做为软件的使用者,应该熟悉软件计算结果项的含义与工程应用方法。本期文章将给大家简要介绍一下结构有限元计算后处理各项的含义,如图1给出了结构有限元计算后处理的菜单。
图1 结构有限元计算后处理菜单
如图2给出了应力工具,应力工具(Stress Tool)选项主要作用是用来评估连续介质模型的强度,软件提供了四种应力工具。最大等效应力工具(Max Equivalent Stress),主要用来评估韧性金属材料的强度,该理论认为计算得到的最大等效应力大于材料的限制应力,则认为材料已经不安全了。最大剪切应力工具(Max Shear Stress),主要用来评估韧性金属材料的强度,该理论认为计算得到的最大剪切应力大于材料的限制应力,则认为材料已经不安全了。
图2 应力工具
摩尔库伦应力工具(Mohr-Coulomb Stress),主要用来评估脆性材料的强度,它综合考虑第一主应力和第三主应力的影响;最大拉应力工具(Max Tensile Stress),主要用来评估脆性材料强度,它认为材料的第一主应力超过材料的限制应力时,则认为材料已经失效。
图3 变形
图3给出了变形查看选项,变形量可用于评估结构的刚度。用户可查看的变形选项有,总体变形(Total);变形分量(Directional);总体速度(Total Velocity);速度分量(Directional Velocity);总体加速度(Total Acceleration);加速度分量(Directional Acceleration)。

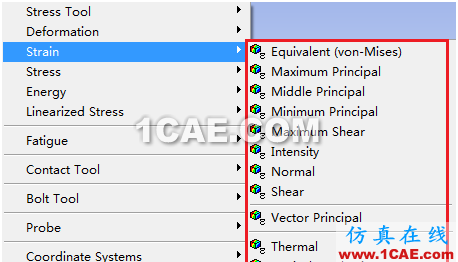

图4给了应变查看选项,用户可以查看如下选项,等效弹性应变(Equivalent (von-Mises)),最大主应变,也成为第一主应变(Maximum Principal),中间主应变,也称为第二主应变(Middle Principal);最小主应变,也称为第三主应变(Minmum Principal);应变强度(Intensity);正应变(Normal);剪切应变(Shear);主应变矢量(Vector Principal);热应变(Thermal);等效塑性应变(Equivalent Plastic);等效总应变(Equivalent Total)。
图4 应变选项

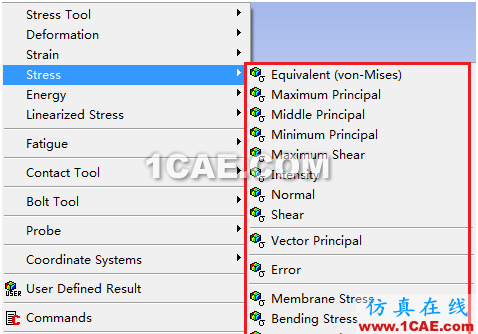

如图5所示给出了应力查看选项,用户可以查看如下选项,等效应力(Equivalent (von-Mises));最大主应力(Maximum Principal),即第一主应力,中间主应力(Middle Principal),即第二主应力;最小主应力(Minimum Principal),即第三主应力;最大剪切应力(Maximum Shear);应力强度(Intensity);三个方向的正应力(Normal);三个方向剪切应力(Shear);主应力矢量(Vector Principal);应力误差(Error);薄膜应力(Membrane Stress);弯曲应力(Bending Stress);底部峰值应力(Bottom Peak Stress);顶部峰值应力(Top Peak Stress),以上给大家简单介绍了各个选项的基本含义,对于每个应力选项的深入讲解请大家继续关注后面的文章。
图5 应力选项

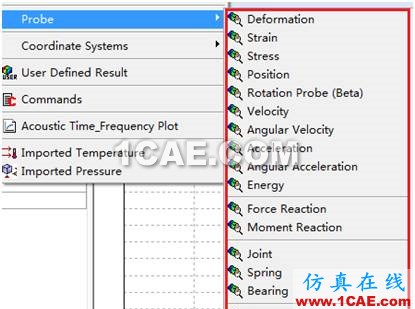

图6给了探针选项,该选项主要用来给出指定位置(节点,几何点,线,面)上的计算结果,还有约束位置的反力和反力矩,以及运动副,弹簧,轴承,梁和螺栓预紧地方的平衡结果。
图6 探针选项
