1. case描述:
两个共面的立方体,大小为1*1*1.
第一个立方体E为1e8,P为0.3
第二个立方体E为1e7, P为0.4
一端四点固支,另一端一条边上施加X=10000,Y=30000的分布荷载
2. 实现
2.1.FastModel中创建两个立方体(图1)
2.2.材料库中创建两种新材料
2.3.添加两种3Dsolid单元,关联新建的材料,分别赋给两个立方体
2.4.选中一个立方体一端的四点,设置为约束为XYZ固定,选中另一个立方体的一边,施加
X=10000,Y=30000的力
2.5.固定的一段的立方体网格大小设置为2,受力的立方体网格设置为0.5(图2)
2.6.求解设置为static,结果输出应力和位移
2.7.分别导出Ansys/Patran/Abaqus格式
2.8.分别用Nastran/Radioss求解查看结果

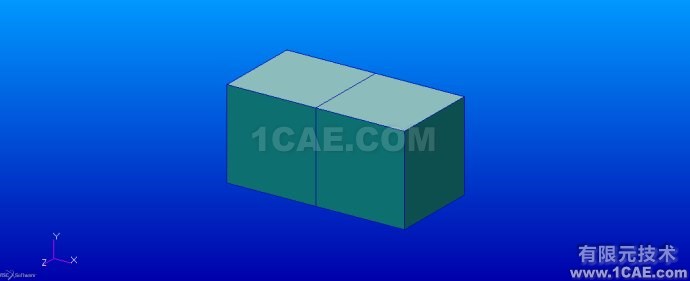

图1
图2

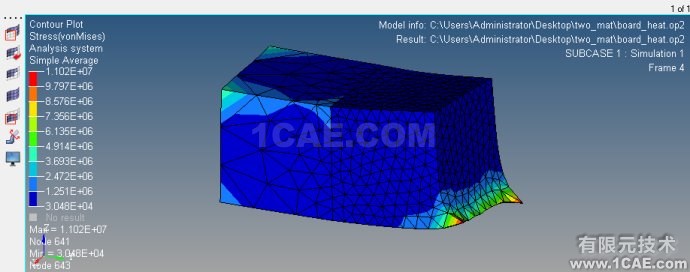

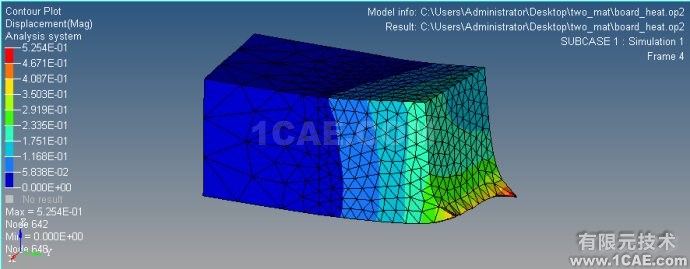

Nastran求解结果:

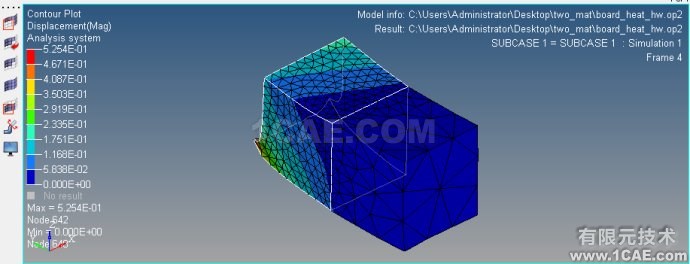

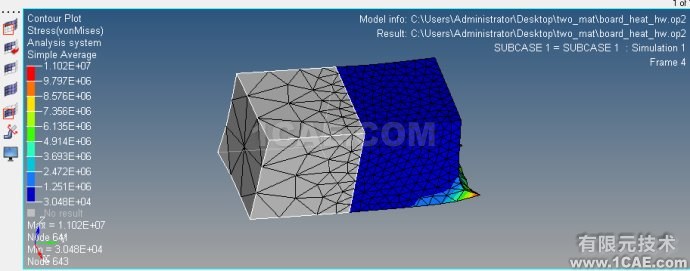

Radioss 计算结果:
总结:
1. Patran中对于多种材料的网格划分比较麻烦,接触部分需要通过
Equivalence,乃至手工编辑来保持共面的结点和单元的连续性,Fastmodel中则直接通过内部运算保持了边界的连续性,而且可以通过设置网格参数,直接对不同的实体进行网格大小设置。
2.
Nastran计算结果目测正确,而Radioss好像没有把两个实体当成一个,可能是bdf文件格式不识别,也可能需要设置额外的参数来支持不同材料的情况。
加上Calculix结果:

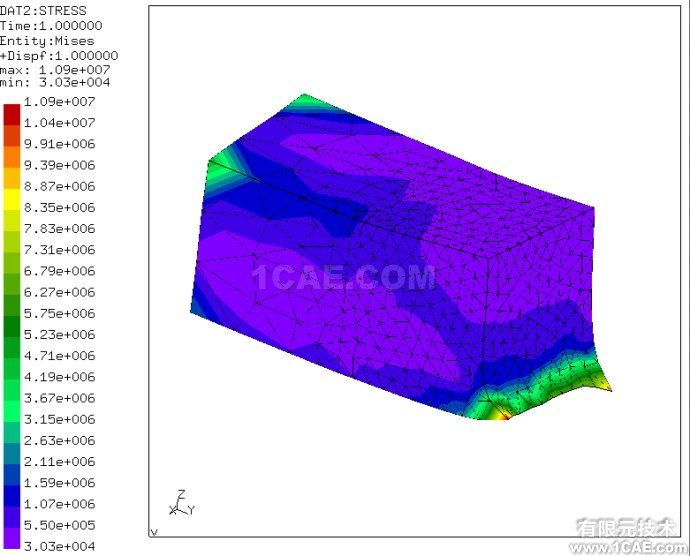

Stress计算结果 与 Ansys/Abaqus/Nastran 有少许误差

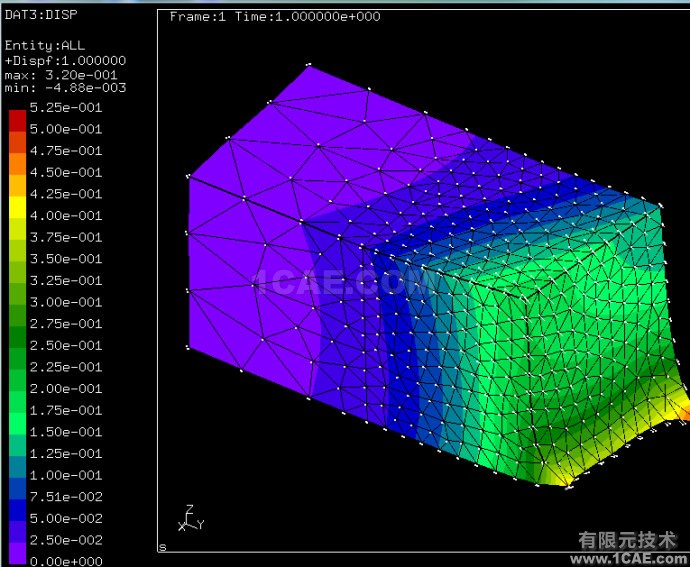

Displacement 一样
有可能是计算VonMises 时小数位数截断误差造成的
