搜索ANSYS WORKBENCH中实体切割及赋予不同材料的实现
2016-08-22 by:CAE仿真在线 来源:互联网
传统的ANSYS有强大的布尔运算功能,通过它,可轻松地实现实体的切割、合并、交集和差集等运算,但在ANSYS WORKBENCH中,则需对相应参数做特定的设定才能实现实体的分割并赋予不同的材料。下面以通过Extrude特性生成的实体为例,说明相应参数设定与实体可切割性、材料定义以及连接处理等的关系。

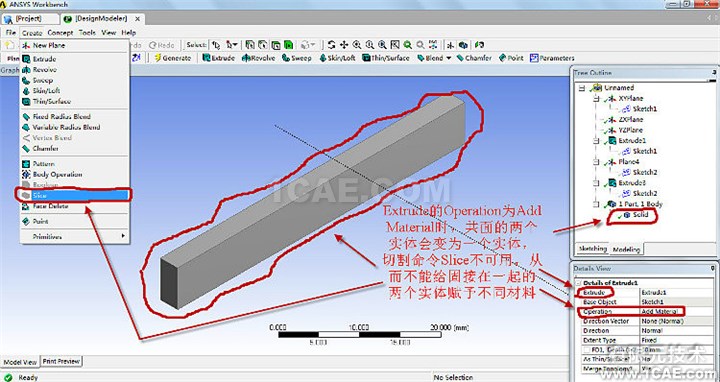

一、当Extrude命令的Operation为Add Material时,切割命令不可用,几何上连接在一起(通过公共面)的两个实体会自动变为一个实体,不能给固接在一起的两个实体赋予不同的材料,如下图:
二、当Extrude命令的Operation为Add Frozen时,切割命令可用,几何上连接在一起(通过公共面)的两个实体不会自动变为一个实体,能给固接在一起的两个实体赋予不同的材料,如下图:

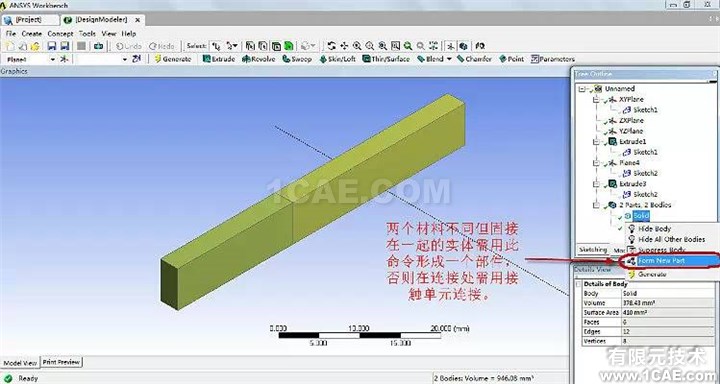

三、固接在一起的两个不同(材料)实体,需用Form New Part命令组成一个part,如下图,否则其接触面(连接面)需用接触单元连接。

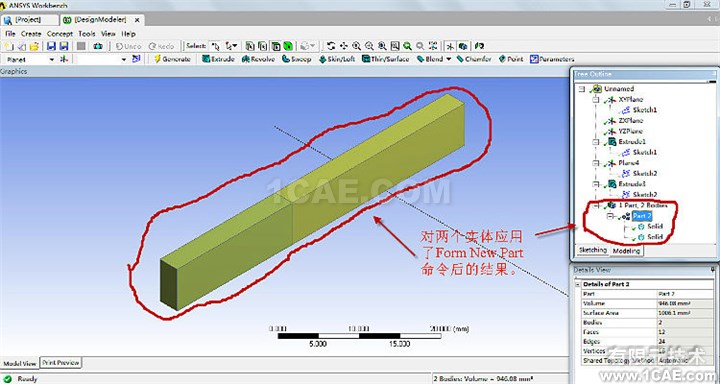

四、应用Form New Part命令组成一个part后的效果,如下图。
开放分享：优质有限元技术文章,助你自学成才
