如何在ANSYS WORKBENCH中的一个曲面区域上施加力

2016-08-22  by:CAE仿真在线  来源:互联网

对于这个问题,答案是使用DesignModeler的另外一个功能:投影(Projection)功能。为了让朋友们对此有一个直观的认识,这里做一个简单的问题。就是如何在一个球面上的某个曲面区域内加力。

下面是此问题的解决步骤。

1. 打开workbench,并新建一个静力学问题。

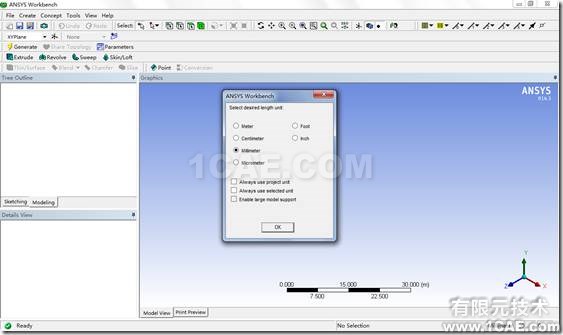

2.双击Geometry单元格进入到DesignModeler,并选择mm为长度单位。

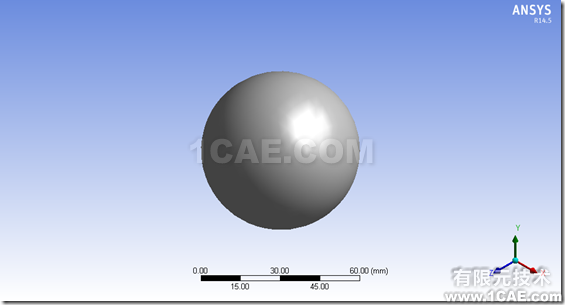

3.创建一个球体,半径是30mm

其细节设置视图如下

可见,该球体的球心在坐标原点,而半径是30mm

我们准备在该球体的一个5mm的半径区域表面内加力。

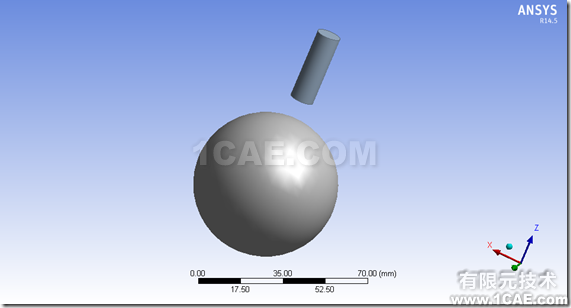

4.创建一个半径为5mm的圆柱体,与上述球体保持一定距离。

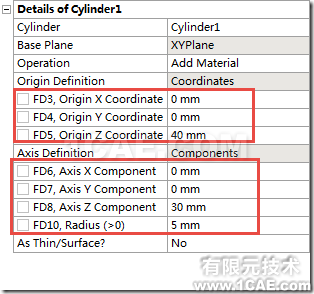

其细节设置视图如下

可见,该圆柱体的底面中心在球体之外,它的半径是5mm,而高是30mm.

5.从圆柱体的底面向球体表面投影,得到一个局部曲面。

点击主菜单----tools-----projection,从而得到投影工具。

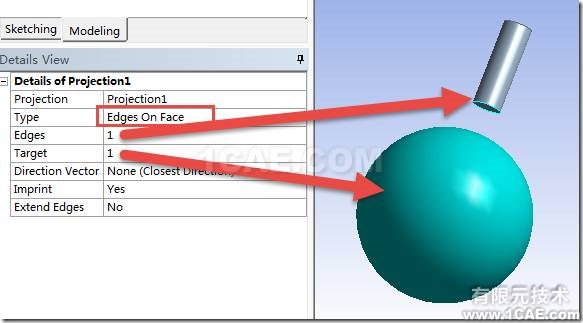

在细节视图中设置如上图。

即:

设置类型是edges on face,即把圆柱体底面的圆投向球体的表面。

edges中选择是圆柱体底面的圆

target选择的是球体

然后点击generate,我们看到一个曲面区域已经生成。

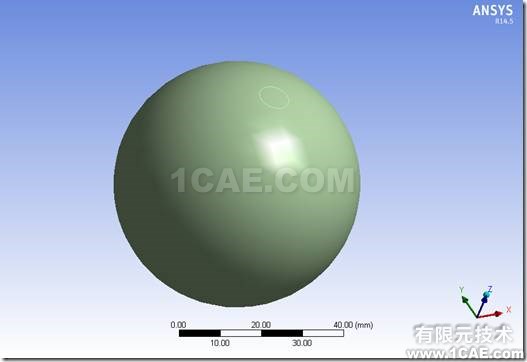

6.关闭DesignModeler,然后进入到mechanical中,抑制圆柱体,结果如下图。

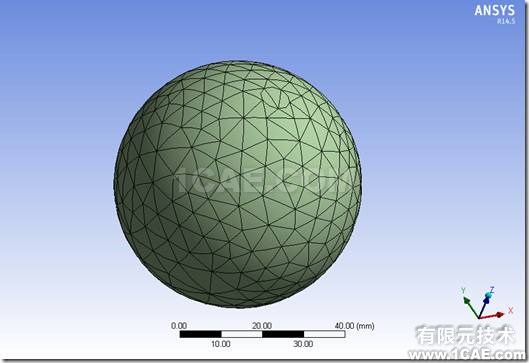

7. 划分网格

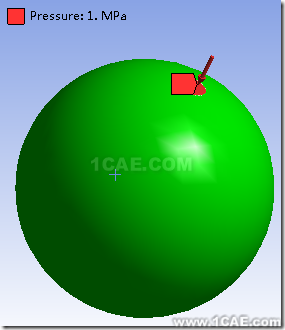

8. 在该曲面上施加均布载荷

问题已经解决。

可见,在曲面的某个局部区域上加力,只需要使用projection功能,很容易。
