如何在ANSYS WORKBENCH中设置一个加力面

2016-08-21  by:CAE仿真在线  来源:互联网

我们知道,在ANSYS经典界面中,如果想在某个点上施加集中力,而该点在模型中又没有对应的关键点,此时我们可以在经典界面中创建一个硬点,然后在硬点上施加集中力。

但是在ANSYS WORKBNCH中如何做到这一点呢?

在ANSYS WORKBENCH中,提供了一种专门方式来做这件事情,这就是IMPRINT FACE,它是在DM中创建,而在MECHANICAL中施加力,下面举例来说明这种方法。

(1)创建项目示意图。

创建一个静力学分析。

(2)创建一个长方体。

进入DM,创建一个长方体。

(3)创建一个加力面。

现在准备在该长方体的上面某个地方,创建一个施加集中力的地方。

首先选择该长方体的上表面创建一个平面。

接着在该面(plane4)上创建一个圆形,这需要使用绘制草图的方式。

并使用尺寸约束对该圆形定位,并确定圆的半径,如果是集中力,自然小一点为好。

其尺寸如下

最后使用拉伸的方式拉伸该草图,但是要注意在拉伸的细节视图中所进行的设置。

此处,操作是imprint faces,就像盖印章一样,在这里盖一个面而已。

结果如下

现在该表面生成了一个加力面。

(4)划分网格。

先让ANSYS自己划分网格。

仔细观察我们刚创建的加力面。

可见,ANSYS在此圆处,用经典界面中处理硬点的方式创建了一个局部的圆,并对此进行了网格细分。

显然,这个网格并不让我们满意,我们还是把该处网格分得更细一点。

加入一个局部细分后,结果如下

这个网格并不理想。有更好的方式可以把网格划分得很漂亮,但是,这不是我们的的重点,所以,得过且过了。

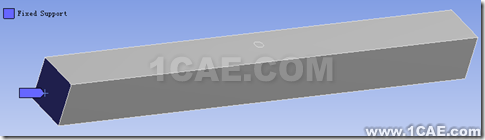

(5)施加固定边界条件。

固定左端面

(6)在加力面上施加集中力。

(7)计算。

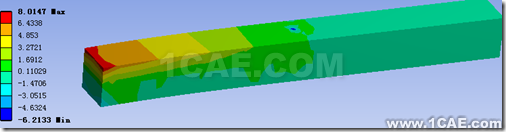

(8)后处理。

【评论】

对于空间实体而言,集中力很少只是施加在一个点上,一般都会有一个加力面。使用加力面的方式来施加集中力,不仅合理,而且方便。本文演示了使用加力面来施加集中力的方式,希望对大家有所帮助。
