ANSYS软件与Pro/ENGINEER的强度分析流程

2016-08-23  by:CAE仿真在线  来源:互联网

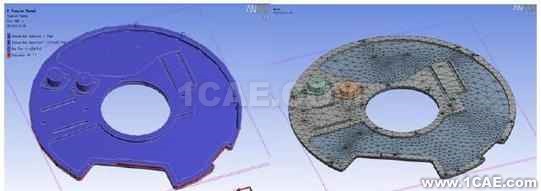

 ANSYS强度分析过程中包含3个主要步骤:步骤1创建有限元模型。①创建或读入几何模型,②定义材料属性;③划分网格(节点及单元)。步骤2,施加载荷并求解。①施加载荷及载荷选项,设定约束条件,②求解。步骤3,查看结果。①查看分析结果,②检验结果(分析是否正确)。利用ANSYS软件与Pro/ENGINEER软件的接口模块Connection for Pro/Engineer。先在Pro/ENGINEER内建立真空转筒模型。在采用通用有限元分析软件对转筒进行分析时为了减少单元数和计算工作量,在建立有限元工作模型时,需要进行多方面的合理简化,只保留相对重要的特征,而将那些无关紧要的细节舍弃,去除不需要重点分析地方的圆角过渡及小倒角。例如转筒与主轴连接处凸台的圆角,对整个计算过程影响微乎其微。

 根据对称性按照站筋的数量取结构的1/12和1/6进行分析。陶瓷过滤机真空转筒是由12块站筋均匀的焊接在圆柱筒体表面,进行有限元分析时,每一个站筋在同一种工况下的受力情况是完全相同的,所以只分析每一种工况下的一根站筋即可。
