【1】为什么要用免焊接连接器?

天线或射频电路测试中,要实现信号在同轴和平面电路之间的切换,因此经常要用到同轴转PCB的连接器。

根据工作频段和平面电路的不同,同轴转PCB的连接器很多类型,如下图所示,有插针式(PCB打过孔焊接),有法兰穿孔式(借助螺丝装配),还有很多其它类型,这里就不一一列举。

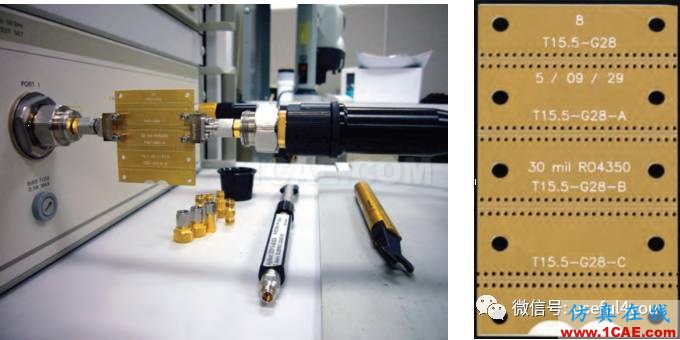

同轴转PCB免焊接连接器（附119M产品资料和应用手册）【转发】ansys hfss图片1

常见的SMA转PCB接头

一般来说,如果测试频率不高,例如低于6GHz时,采用常规SMA转PCB的连接器即可。但是随着测试频率的增加,同轴接头的尺寸越来越小,导致基于焊接的转换接头使用不便。特别是在某些要求低损耗、高一致性以及可重复使用的应用场合(例如去嵌入夹具制作),基于焊接装配的同轴转PCB接头不再适用,此时免焊接同轴转PCB连接器闪亮登场。

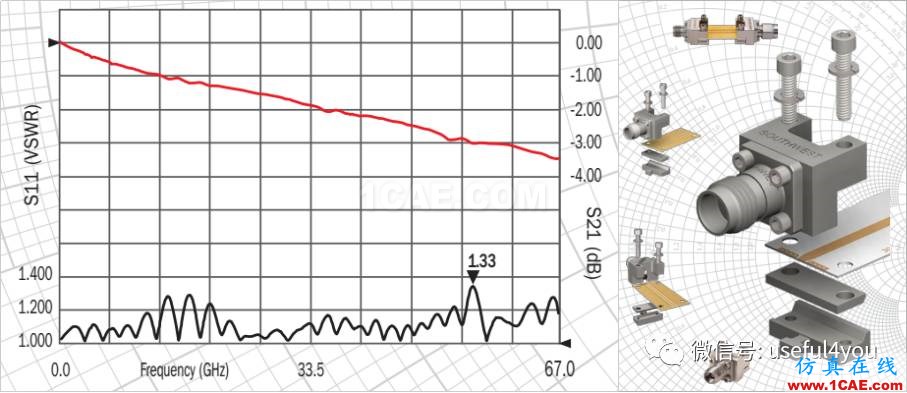

同轴转PCB免焊接连接器（附119M产品资料和应用手册）【转发】ansys hfss图片2

美国西南微波公司免焊接连接器产品及性能

基于精密的机械加工,免焊接连接器的同轴内芯与PCB信号线(微带线或共面波导)能保持良好的电接触(一般内芯表面镀金),无需额外焊接或导电粘接,给测试组装带来极大的方便,深受广大微波工程师的喜爱,唯一的缺点就是价钱不菲。

【2】免焊接转接器有哪些产品?

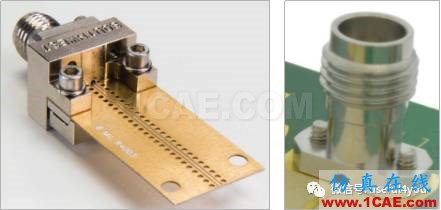

根据市场调研,发现现有免焊接连接器主要有两类,如下图所示,一是以美国西南微波公司(Southwest Microwave)为代表的免焊接接头,这类接头普遍采用同轴内芯与PCB电路平行压结的方式馈电;一是以美国安费诺公司(Amphenol,2005年并购SV microwave)为代表的免焊接接头,这类接头普遍采用同轴内芯与PCB电路垂直压结的方式馈电。

同轴转PCB免焊接连接器（附119M产品资料和应用手册）【转发】ansys hfss图片3

美国西南微波公司免焊接接头产品及性能

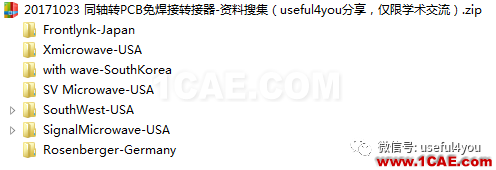

为方便大家比较,本人收集了七家知名微波公司的相关产品(资料见文末附件),他们分别是日本Frontlynk公司,德国的Rosenberger公司,韩国的with Wave公司,以及美国的Signal Microwave、SouthWest Microwave、SV Microwave(Amphenol收购)、Xmicrowave公司。相关产品的datasheet以及官方提供应用手册都包含在内。

【3】如何正确使用免焊接转接器?

与低频转接头不同,免焊接转接器在高频应用时大有讲究,例如转接器同轴内芯与PCB信号线接触时最好保持同宽(或使用渐变过渡),PCB设计优先选择共面波导等等,这里给大家强烈推荐美国西南微波公司的产品应用手册,工程师给出了大量的仿真和实测结果,指导用户如何选择并优化设计PCB电路,例如Optimizing Test Boards for 50 GHz End Launch Connectors中对共面波导转接开展了研究,研究了板厚、过孔间距等尺寸对转接性能的影响,非常值得参考(应用手册包含在文末附件当中)。
