有一段时间,不太敢写东西,怕出错,怕笑话,怕被人说太low。突然感觉是自我感觉太良好,谁管你啊。你自己裤子破了一个洞,以为每个过路的人都在看你,其实人家只是在看风景。
-------------------------------------------------

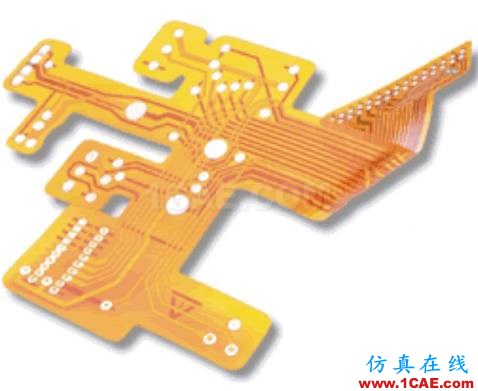

PCB(Printed Circuit Board)分为柔性电路板(Flexible PCB)和刚性电路板(Rigid PCB)。大多气密封装的OSA的焊盘多采用柔性电路板。

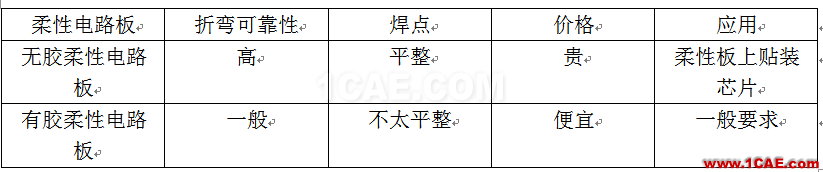

柔性电路板分为:无胶柔性电路板和有胶柔性电路板,比较如图1所示。
图1
与刚性电路板一样,可以加工成为:单层板,双层板,多层板。

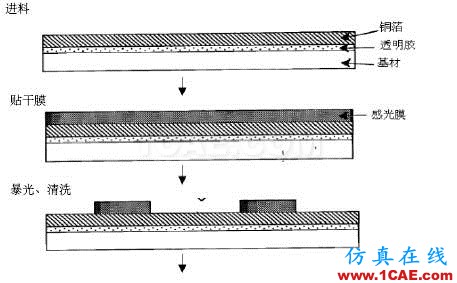

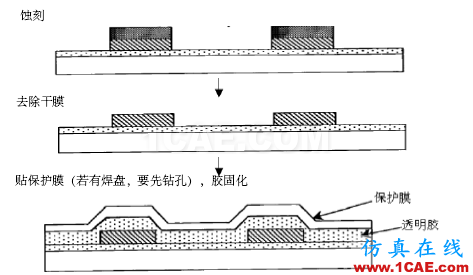

单层板的结构如图2所示。图3和图4为工艺流程。柔性电路板的工艺流程与刚性电路板差不多。将进料1按照单面板工艺蚀刻线路,保护膜上对焊盘位置进行钻孔,然后再讲进料1和保护膜以及透明胶热压到一起,然后对露出来的焊盘部分进行镀锡或者镀金处理。最后进行冲压成小电路板。
图2
图3
图4

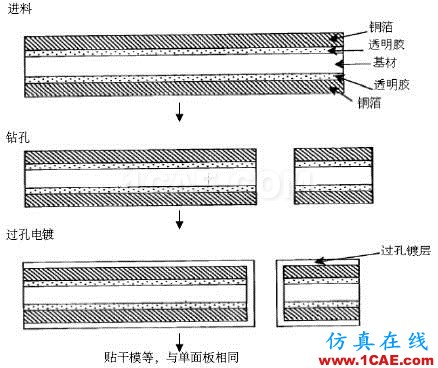

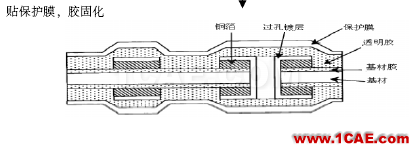

双层板的结构如图5所示。图6和图7为工艺流程。进料1打过孔,电镀铜,蚀刻线路,保护膜对应焊盘位置钻孔。然后压合到一起,对焊盘位置进行镀锡或者镀金处理。
图5
图6
图7
柔性电路板的基材选择很重要,因为比较容易吸湿。具体那种好还是问PCB厂家比较好。吸湿会导致很多问题,爆板,Loss增加。
柔性电路板设计:
1)必要的时候增加更多焊盘,可以增加可靠性,比如OSA的柔性板,两边的GND焊盘做的很大,对于可靠性也是有好处的;
2)对于一些光器件的焊点位置,会增加加强版来增加抗压力;
3)增加泪滴走线设计;
参考文献:柔性电路板的结构、工艺以及设计,李学民
