感知世界（三）：认识电容

2017-03-24  by:CAE仿真在线  来源:互联网

电容,电容器的简称,是电子设备中大量使用的电子元件之一。今天给大家介绍下电容,下图为铝电解电容。

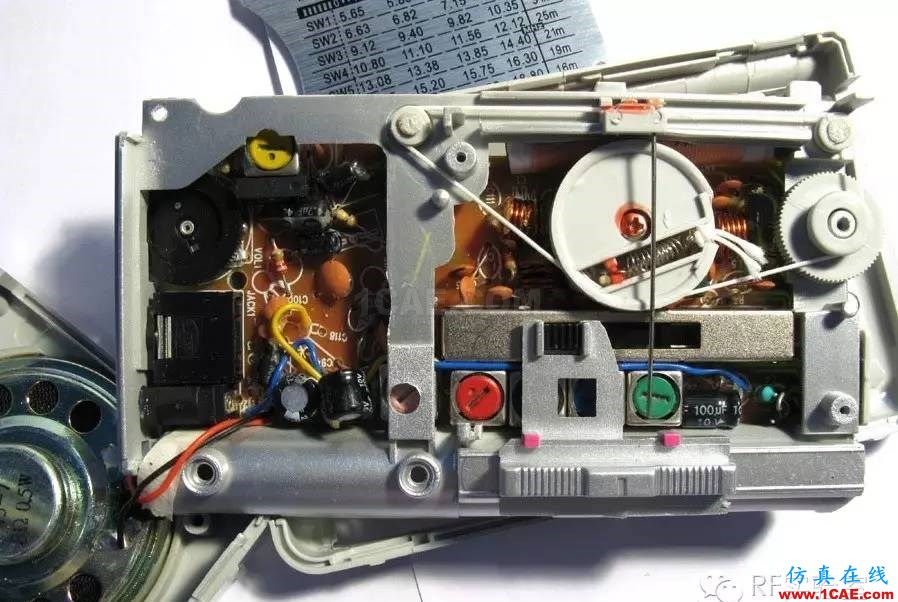

  相信很多人小时候都对收音机比较好奇,于是打开看看,如下图所示。

看到左边的黑东西了吗?上现还有印字,那就是电容,叫铝电解电容。

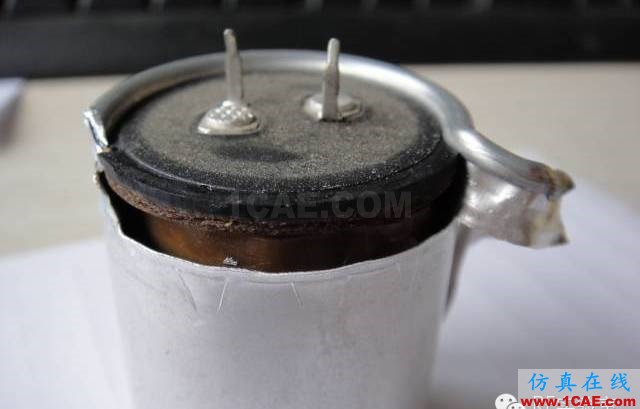

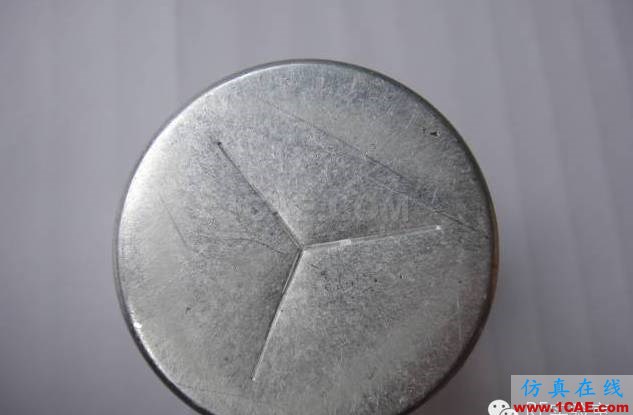

小时候当然不知道这是什么,出于好奇,完全不在乎自己的屁股了。于是找来钳子和刀,把它拆开。下面为“毁容图“。

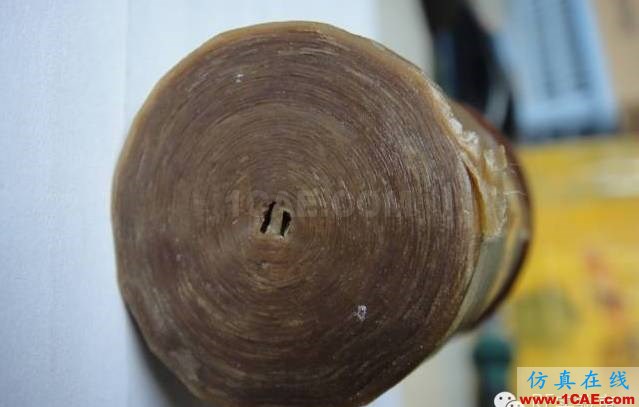

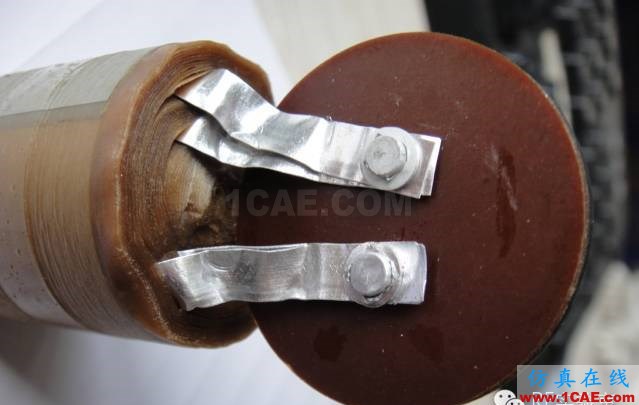

  里面是这样的,就是两个接线柱连接到两个金属平板上,中间夹着一层透明的东西,然后卷起来,最后用铝壳封装起来。

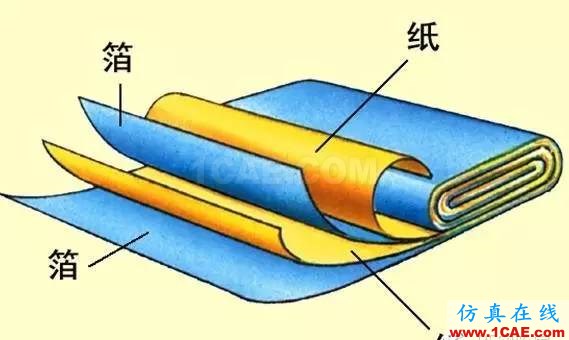

   其实原理是这样的,两层金属箔中间夹着一层绝缘腊纸,这两层金属箔就是两个电极板,那层透明的东西就是腊纸,如下图所示,叠层后卷起来。

定义:是由两块金属电极之间夹一层绝缘电介质构成。当在两金属电极间加上电压时,电极上就会存储电荷,所以电容器是储能元件。任何两个彼此绝缘又相距很近的导体,组成一个电容器。平行板电容器由电容器的极板和电介质组成。如下图所示

  电容(Capacitance)亦称作“电容量”,是指在给定电位差下的电荷储藏量,记为C,国际单位是法拉(F)。一般来说,电荷在电场中会受力而移动,当导体之间有了介质,则阻碍了电荷移动而使得电荷累积在导体上,造成电荷的累积储存,储存的电荷量则称为电容。

因电容是电子设备中大量使用的电子元件之一,所以广泛应用于隔直、耦合、旁路、滤波、调谐回路、能量转换、控制电路等方面。

  电容为基本物理量,符号C,单位为F(法拉)。

  通用公式C=Q/U平行板电容器专用公式:

  板间电场强度E=U/d ,

  电容器电容决定式 C=εrS/4πkd

  εr为介电常数,在真空εr=1,

  k为静电力常量,

  S为两板正对面积,

  d为两板间距离。

  说明:平行板电容器内的电场是匀强电场

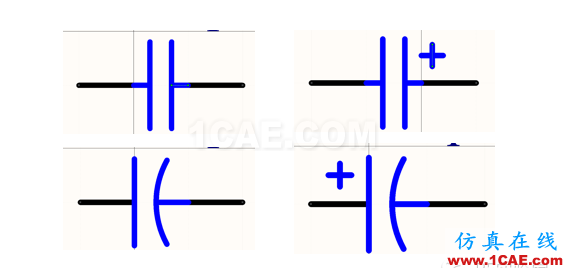

电容的符号如下图如示,带有“+”的表示是电容的正板,没有+标志的表示是无极性电容。在设计电路原理图中会经常的使用。

有些电容是有正负极之分的,像铝电解电容、钽电容等,但有的电容则是无极性的,像陶瓷电容,独石电容、涤纶电容等。

有正负极之分的电容应用一定要注意。正负极性不可接反,若接反,电容将会损坏,甚至会发生爆炸。但宝宝也不用害怕,以后应用电容只要稍加注意即可。即使爆了也没关键,最多再打扫一下卫生(电解电容会爆一地纸)。

在国际单位制里,电容的单位是法拉,简称法,符号是F,由于法拉这个单位太大,所以常用的电容单位有毫法(mF)、微法(μF)、纳法(nF)和皮法(pF)等,换算关系是:

1法拉(F)= 1000毫法(mF)

   =1000000微法(μF)

1微法(μF)= 1000纳法(nF)

    = 1000000皮法(pF)

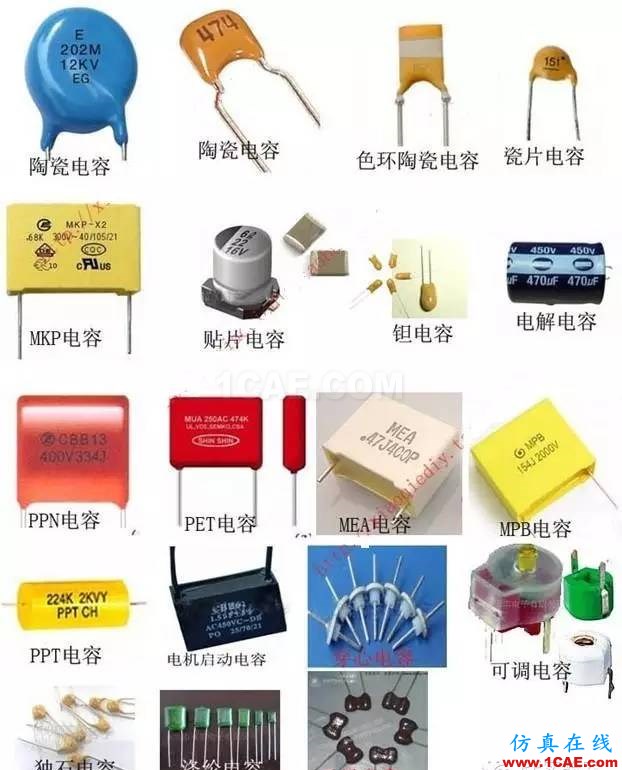

电容的种类有很多,下图为一些觉见的电容。

希望通过今天的文章,大家能够对电容有个初步的认识。电容是电子电路中不可缺少的电子元件。

陆续的还会给大家介绍一些基本的电子知识,然后小螺号会带领大家做些简单的电路设计,再往后就会和大家一起做无线通信设备。
