概述:
上两周我们已经介绍了一下Lumped Port和Wave Port的使用,本周我们针对前两周的内容做个对比和小结。

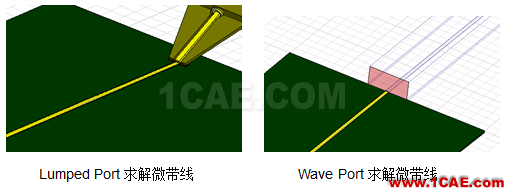

1.Lumped Port是内部端口,Wave Port是外部端口:
Lumped Port相当于用测试系统如探针给传输线加激励,Wave Port相当于用传输线给传输线加激励;因此Lumped Port需要指定端口阻抗,Wave Port自动求解端口阻抗。此外,Wave Port加上“conductive cap”可以当内部端口用。
2.Lumped Port的激励是电流和电压,Wave Port的激励是电磁波:
Lumped Port只能用于TEM模式或准TEM模式,不能进行Deembeding;Wave Port没有这些限制。
3.Lumped Port和Wave Port的外表面的边界定义有差别:
Lumped Port的两侧面区域为Profect H,其他面为Profect E;Wave Port的所有外表面均为Profect E。
4.Lumped Port和Wave Port的尺寸要求有差异:
(1)Wave port所在的截面一定要均匀。Wave Port的尺寸要求如下:

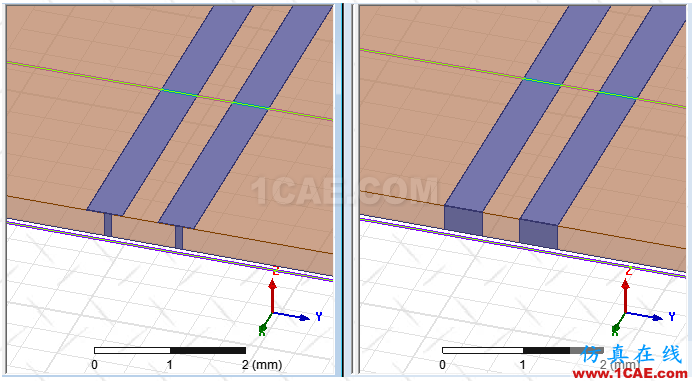

(2)Lumped Port的宽度要与传输线等宽,长度小于λ/100,Lumped Port的尺寸如下图:
上图中左边的Lumped Port太细,本身会引入比较大的寄生RL效应,并且此时的电压馈入点没有覆盖整个走线。
5.Lumped Port可以模拟RLC的寄生效应,Wave Port不行:

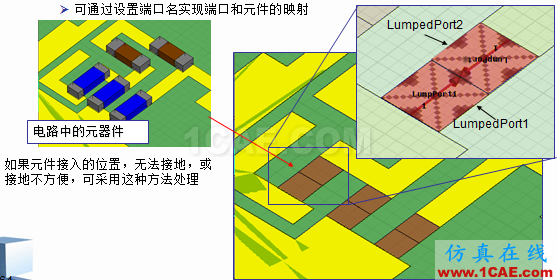

Lumped Port模拟RLC的寄生效应的情况如下图:
6.Lumped Port必须定义积分线,Wave Port只有特定情况才需要:

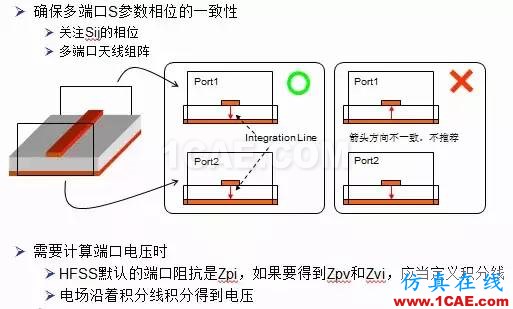

Wave Port需要定义积分线的情况如下图:
以上是Wave Port和Lumped port的一些主要区别,其他还有一些小的方面就不一一列举了,大家感兴趣的可以自己去查阅相关资料。
