搜索实例 | D闸阀的接通和截断过程
2017-10-25 by:CAE仿真在线 来源:互联网
D闸阀是一种常见的启闭阀,它利用闸板的接通或截断来控制管道内流体的流通情况。在ANSYS Fluent中,有两种方式来实现这一过程:一种是利用Fluent的动网格技术和UDF来实现这一过程;另一种方式是利用Fluent的滑移网格技术和UDF来实现。本文演示ANSYS Fluent 18.0环境下采用动网格处理D闸阀的流程,滑移网格这种方式将在下一期中介绍。
问题描述
本案例的计算模型如下图所示,为D闸阀的接通和截断过程,演示阀门开启和关闭过程中管道内的流动情况。
案例采用ANSYS DesignModeler工具处理模型,采用ANSYS meshing划分网格,采用Fluent求解以及采用CFD-Post做后处理。相应的文件以及UDF集成在valve文件夹中。百度云下载链接:http://pan.baidu.com/s/1boSmoLD密码:e61r
启动Workbench
打开其中的valve.wpbz文件后,可以看到其中模型处理和网格划分已经完成,可以直接进入Fluent模块。注意,在DM中已经把阀门区域和流体域切分开来。
Fluent设置
1)双击打开Fluent,选择瞬态求解器。
2)导入并编译UDF
3)模型选取,选择Standard K-ε湍流方程
4)材料定义,从材料库中调取water-liquid
5)给定相应的进出口条件:进口选择速度入口,出口采用压力出口。注意,模型导入后,软件会自动生成两组Interface面。
6)动网格设定:选择valve,类型选择Rigid Body,运动类型选择加载的UDF,点击创建按钮。设定好后进行网格预览。注意,在Fluent中进行动网格变换时,至少要保证阀门域与两边的流体域至少有一层网格接触,阀门不能完全与流体域脱离。

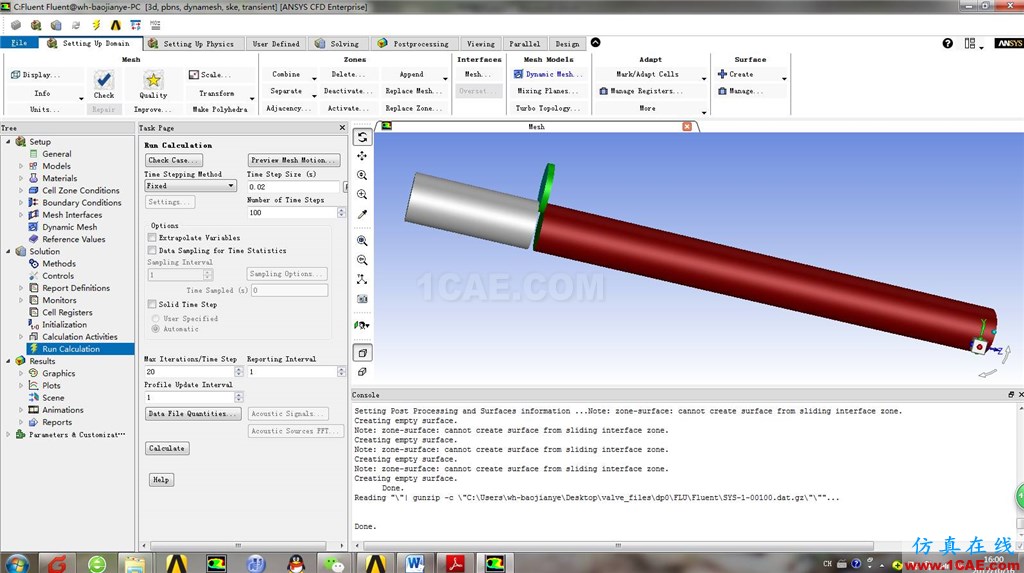

7)设定自动保存,开始求解计算
结果分析
管道内流线分布如图所示
