Fluent UDF【12】：常用的数据宏

2017-06-11 by:CAE仿真在线来源:互联网

除了前面提到的网格单元数据获取宏、网格面数据获取宏及节点数据获取宏外,在数据获取方面,还有几个非常常用的宏。编写UDF程序时,经常与这些宏打交道。这些宏包括:

Loookup_Thread
THREAD_ID
Get_Domain
F_PROFILE
THREAD_SHADOW

1
获取指定区域的Thread

Thread是UDF中一种非常重要的数据结构,有时常常需要获取某个边界的Thread进行其他操作,此时可以利用宏Lookup_Thread实现。

宏描述:Lookup_Thread(d,id)
宏参数:Domain *d, int id
返回值:Thread *t

id值可以从边界条件面板中获取得到,如下图所示。

Fluent UDF【12】：常用的数据宏fluent结果图片1

获取某个zone的ID之后,就可以对该区域进行操作了。下面的例程是获取ID为1的边界上各网格面中心节点坐标。

#include "udf.h" DEFINE_ADJUST(print_f_centroids, domain) { real FC[2]; face_t f; int ID = 1; Thread *thread = Lookup_Thread(domain, ID); begin_f_loop(f, thread) { F_CENTROID(FC,f,thread); printf("x= %f,y= %f", FC[0], FC[1]); } end_f_loop(f,thread) }

2

获取区域ID

获取区域的ID可以使用宏THREAD_ID来实现。

宏描述:THREAD_ID(t)
宏参数:Thread *t
返回值:返回相应Thread的对应ID值,int类型

调用形式:

int zone_id = THREAD_ID(t);

3
获取区域指针

获取区域指针可以通过宏Get_Domain来实现。

当区域的指针无法通过宏参数传递进来时,可以使用宏Get_Domain来获取指定id的区域的指针,利用DEFINE_ON_DEMAND宏中。

宏描述:Get_Domain(id)
宏参数:int id
返回值:Domain *d

注意:对于单相流,id值为1;对于多相流,id值为大于1的整数。

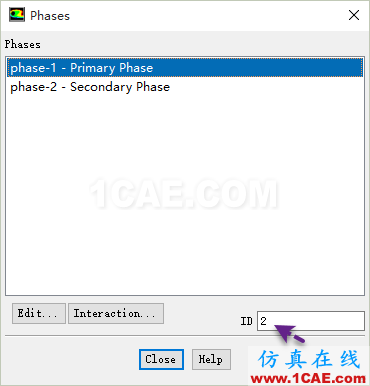

多相流中的id值可以在Phase对话框中查看,如下图所示。

Fluent UDF【12】：常用的数据宏fluent结果图片2

下面是一个例程:

DEFINE_ON_DEMAND(my_udf) { Domain *mixture_domain; mixture_domain = Get_Domain(1); Domain *subdomain; subdomain = Get_Domain(2); ... }

4
设置边界值

设置边界值可以利用宏F_PROFILE来实现。

宏描述:F_PROFILE(f,t,i)
宏参数:face_t f, Thread *t, int i
返回值:void,此宏没有返回值

此宏后两个参数通过Fluent传入,第一个参数通过循环宏得到。如下例程:

#include "udf.h"DEFINE_PROFILE(pressure_profile,t,i) { real x[ND_ND]; real y; face_t f; begin_f_loop(f,t) { F_CENTROID(x,f,t); y = x[1]; F_PROFILE(f,t,i) = 1.1e5 - y*y; } end_f_loop(f,t) }
