Fluent动网格【12】：扩散光顺【转发】

2017-04-23  by:CAE仿真在线  来源:互联网

扩散光顺是Fluent提供的另外一种常用的网格光顺方法。其基本原理是通过求解扩散方程得到网格节点的运动位移。

温馨提示:文中图多,建议在wifi环境下阅读。

扩散光顺通过求解 以下扩散方程来设置网格的节点位置。

其中,u为网格的运动速度。求解出运动速度后,可以很容易获得网格节点在下一个时间步长的位置。

式中, γ为扩散系数。Fluent提供两种计算扩散系数的方法。

• Boundary distant:基于网格节点与边界zhi的距离来计算扩散系数。

式中d为正则化后的网格节点与边界之间的距离。

• cell volume:基于网格体积计算扩散系数。

式中,v为网格正则化体积。

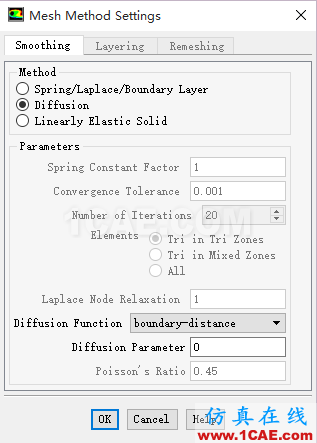

参数α即设置面板中的Diffusion Parameter,如下图所示。此参数取值α≥0。

该参数取值范围为0~2。当取值为0时,扩散系数γ=1,则计算域中网格为均匀扩散。提高此参数值可以使得距离运动边界较远区域吸收更多的位移。对于旋转边界运动,建议初始扩散参数取1.5。

注意:扩散光顺比弹簧光顺的计算量要大,但通常能够获得比弹簧光顺更好的网格质量(特别是对于非四面体/非三角形网格区域)。与弹簧光顺一样,扩散光顺也更适合于平移运动,对于旋转运动边界则很容易出现负体积。

线弹性实体光顺方法是新版本Fluent中添加的。此方法则是通过借鉴弹性力学中的平衡方程来计算节点位移。具体计算方法可参阅Fluent UserGuid的10.6.2.1.3节。

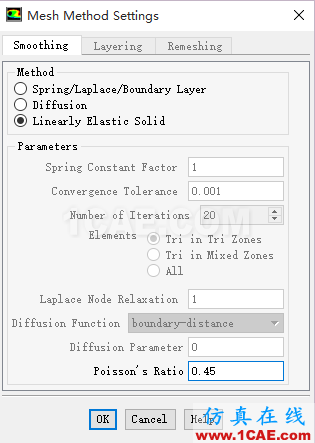

该方法只有一个参数需要设置:Poisson's Ratio。泊松比的取值方位为-1.0~0.5。默认参数为0.45。

此方法的计算量比扩散光顺更大,但是能够提供比扩散光顺更好的网格质量。此方法支持二维的三角形和四边形网格,三维模型中的四面体、六面体、三棱柱以及五面体网格,但是不能用于变形网格区域中包含有多面体或悬挂节点的网格。在包含有多面体或悬挂节点的网格区域,建议使用扩散光顺。

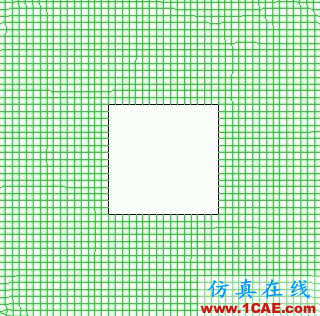

以下两幅图分别为采用弹簧光顺及扩散光顺的网格预览结果。

(弹簧光顺)

(扩散光顺)

实际上扩散光顺可以允许比弹簧光顺幅度更大的运动,这里是因为公众号对GIF文件有大小限制,所以把后面的视频给删除掉了。

关于光顺的案例,我们在下一篇文章中查看。
