暖通空调 fluent 学习心得之Fluent如何设置监测点/观测点?
在FLUENT里,我们往往想对某一个面或是点进行观察,来获得其随时间或是距离变化的情况。下面是步骤:
1,在fluent菜单surface里面定义你所要的点或者面;surface--point--打开网格图,用鼠标右键选取
2,在solve/monitor/里面选择第一步定义的点或者面,并在横轴选择为时间t或者iterations,纵轴选择为你关心点或者面的参数(如压力、温度、速度或者湍流强度等)。
3,选择Plot + write
4,计算结束之后,得到的结果文件就是你要得参数的历史数据。该数据可以很便捷的导入任何数据处理软件中进行分析,如TECPLOT,MATLAB,Origin
and so on.
借助北京理工大学韩占忠编写的《FLUENT 流体工程仿真实例与应用》2004 版
冷热水混合器进行说明,本例中,练习题,在出口边界上设置观察点,监测出口监测点随迭代次数的温度变化。
设置监测点

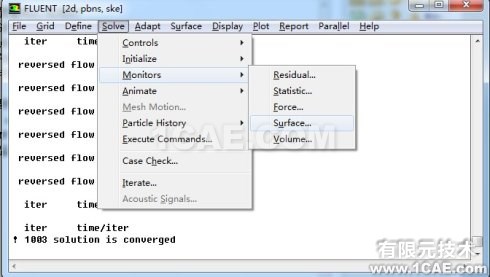

要观测的点设置完成后,设置监视器,选中surface
在define中定义 点和面类型以及要观测的参数
观测结果如上图
