搜索关于Fluent中如何获取截面的坐标
2017-03-08 by:CAE仿真在线 来源:互联网
做界面追踪及相变等的模拟,常常需要跟踪界面的位置,可以先通过surface-->iso-surface根据某种等值线来创建界面,然后再使用Write-->profile来保存所创建界面的坐标数据,还可以通过report来获得。
下面以模拟相变中的相变界面坐标获取为例,介绍使用report方法获取相变界面的Y轴坐标。
上图模拟的是池子内的结冰过程,顶面的边界温度小于水的凝固点,在经过1000s后的温度云图如上图所示。

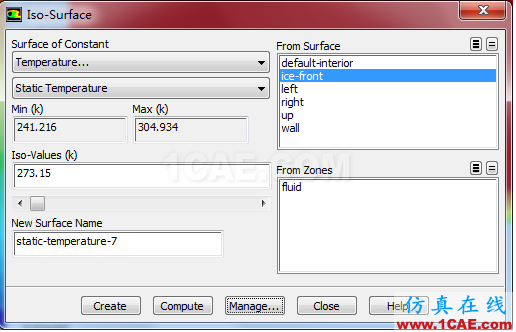

现在需要知道冰层发展到哪里了,为此可先使用Iso-surface,利用冰层前锋的温度为273.15K做出一个等值面并命名为ice-front,点creat,如下图

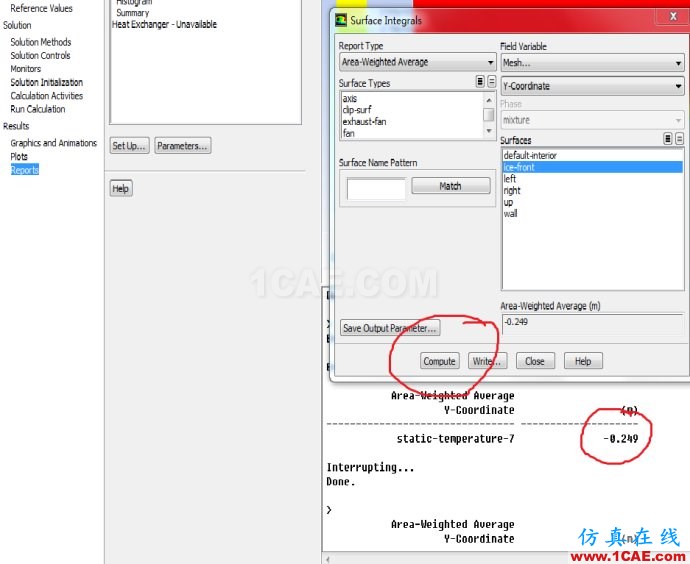

然后使用Report中的surface integral,选相应的面及需要计算的量即可,如下图
