上周介绍了内流道抽取方式,其实在DM中创建外流道也是相当容易的。在DM中,我们可以使用Enclosure或者布尔运算创建外流场计算域。这里我们以一个简单的模型对DM创建外流道的方法进行介绍。

1、创建几何模型

几何模型可以在DM中创建,或者导入外部CAD模型。我们这里的模型较为简单,一个类似子弹的几何模型。如图1所示。

图1 几何模型

图2 enclosure参数设置框

2、使用enclosure创建外流域

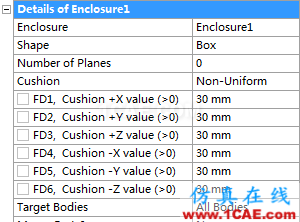

点击菜单Tool > Enclosure,打开enclosure参数设置框。如图2所示。

(1)shape:形状。Enclosure一共提供了四种类型:Box,cylinder,sphere以及用户自定义形状。具体参数可以查看文档。我们这里使用圆柱形计算域。

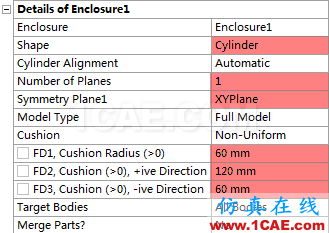

(2)number of planes:设置对称面的数量。通常做这类外流场需要利用对称面边界以减小计算量?？梢宰疃嗌柚萌龆猿泼?。本例中设置如图3所示。我们这里设置对称面为XY面,设置number of plane为1,同时选择对称面 为XYPlane。

图3 enclosure设置

点击Generate生成流体域模型。如图4所示。

图4 生成流体域模型

删除原始几何,即生成最终的流体计算模型。如图5所示。

图5 最终流体域模型

3、使用布尔运算操作构建外流场

这种方法其实也挺简单的,其实可作为enclosure的一种特殊情况:自定义方式。用户创建外部区域几何(注意用add frozen方式),然后利用布尔运算,用外部几何减去内部原始几何。

或者利用enclosure,选择用户自定义shape,选择创建的外部几何,生成计算域。

4、总结

外流体域创建方式要比内流道抽取简单,利用enclosure可以很方便的创建外部流体域,同时包括创建对称面。
