【转帖】Fluent 学习中的一点进步

2017-02-19  by:CAE仿真在线  来源:互联网

学习Fluent已经好长时间了,期间经历了艰辛,同时也充满了快乐。对于他的理解,现在还不敢说深刻,但是总也有些头绪了,下面就是最近总结的一些经验:

1.fluent图片背景的选择:在输出fluent中的图片时,默认是黑色的,当我们想要白色作为背景时,就遇到了一点问题。以下是具体操作步骤:

(1)在file->Graphics Hardcopy,如下,

(2)如选择

中的Reverse Foreground/Background,则背景会在黑白之间转换。

(3)点Preview->Yes

(4)生成背景为白色的图片。

2.做流线图

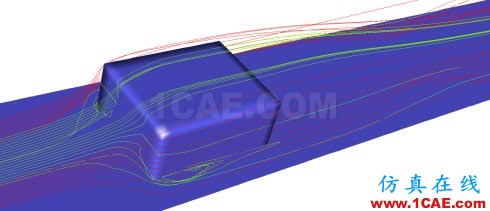

以前总认为fluent做流线能力不强,以致于一直背我弃置不用,最近才发现,各种软件只要利用好了,功能都很强大。fluent中做的流线很漂亮,贴出示之:

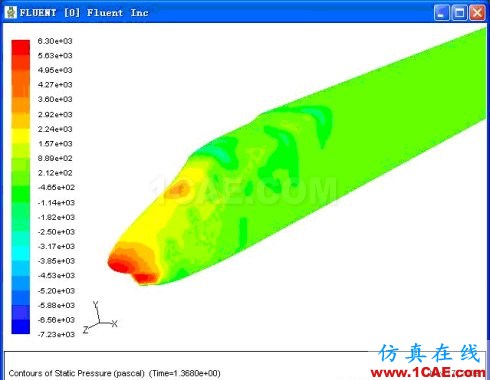

在流线基础上,也可以生成动画,看起来相当直观:

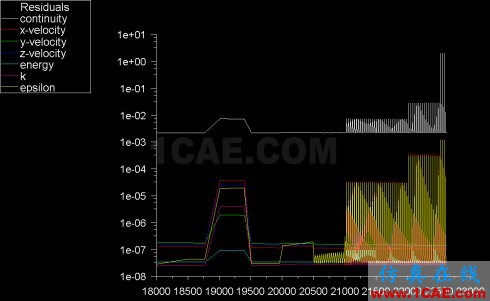

关于会车的非稳态计算,迭代的收敛情况很好时,得到的残差曲线图,美的享受:

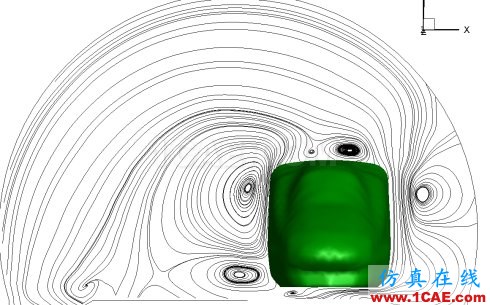

4.列车隧道通过时,横截面流线图:

关于这个问题,以前在整理数据时,得不到流线,但在最近的处理过程中,关于流线的发展必须得研究了,所以一作,嗳,一切都比较完美:
