齿轮泵棱柱网格动网格
采用拉伸的方式生成三维齿轮泵网格模型,导入fluent中进行动网格设定,本次案例没有进行计算分析,仅对动网格过程进行说明。

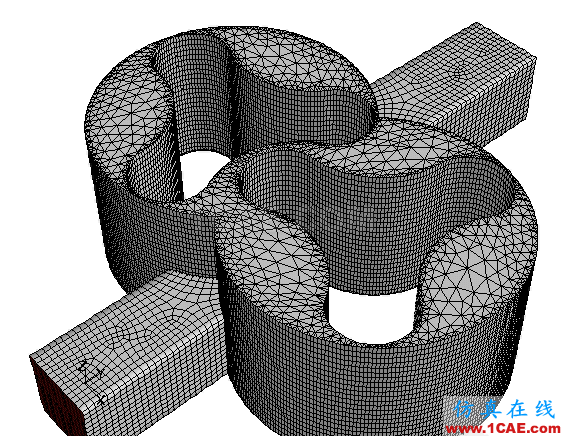

1、采用2.5D的方式进行表面重构。齿轮泵上下表面为三角形单元,沿齿轮泵表面法相方向为拉升的棱柱单元。

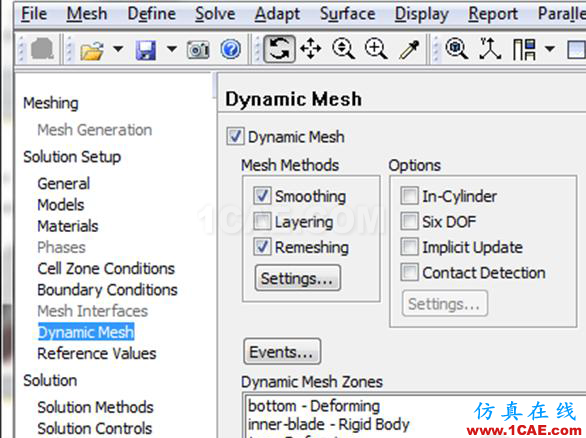

2、采用smooth remesh的方式进行动网格设定。
设定smoothing参数,采用默认方式;

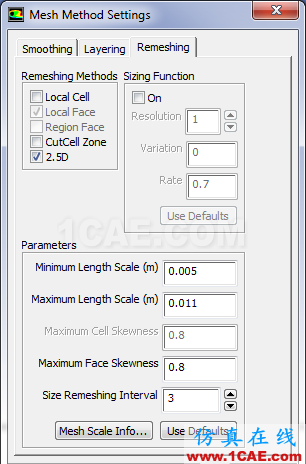

设定remesh的整体参数,采用default值,将remesh intervel改为3;
注意的是,对于齿轮泵2.5D的重构方式,仅对齿轮泵上表面或者下表面进行重构,另外一个面为smooth的方式。
3、设定动网格区域。
齿轮,刚体运动,采用udf定义运动形式;
外壁面,固定区域,可以不指定;

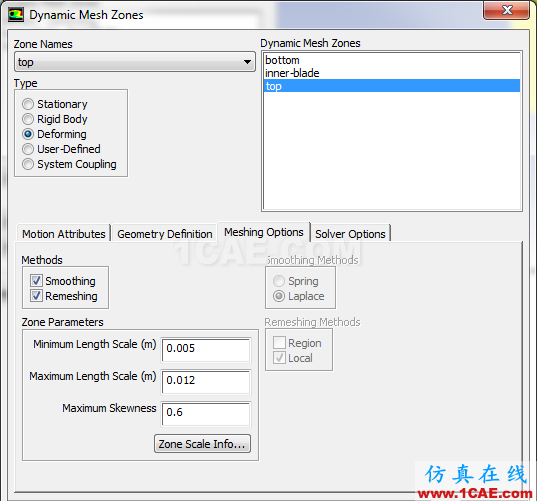

上下表面,变形区域,指定表面网格参数;
上表面:smoothing remeshing的方式,指定变形位置及表面网格参数

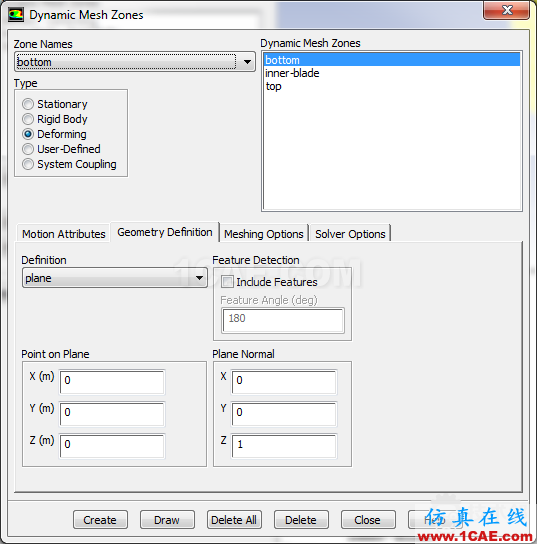

下表面:仅考虑smoothing的运动方式
