本文以一个简单的实例阐述在FLUENT14.5中导入几何文件进行网格划分计算的过程。

1、以Meshing模式打开fluent

打开fluent14.5,在启动界面上选择Meshing Mode选项。如图1所示。

图 1

2、导入几何文件

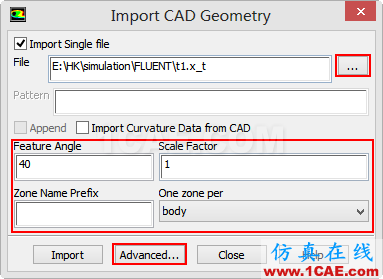

Fluent图形界面中选择菜单【File】>【Import】>【CAD】,打开几何文件输入对话框。如图2所示。在File后的浏览按钮中选择要导入的几何模型。

图 2

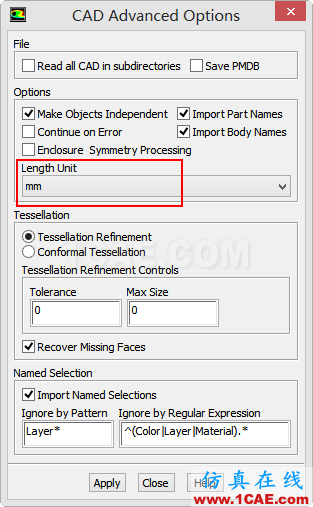

选择Advanced按钮,设置输入几何单位为mm,如图3所示。

图 3

关闭图3中的close按钮,同时点击图2中的import按钮导入几何模型。

3、显示图形

选择Object下的Manage按钮。如图4所示。

图 4

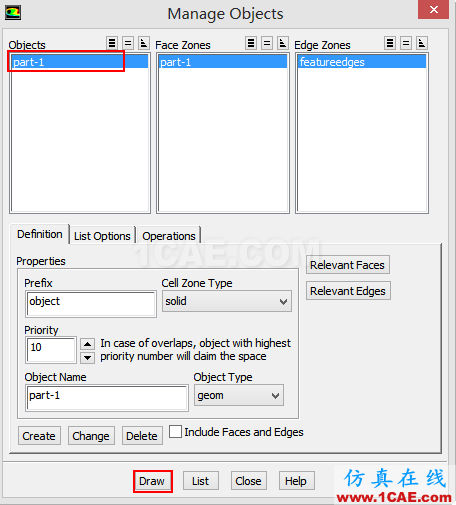

在弹出的对话框中的Object下选择part-1,保持其他参数不变,选择Draw按钮,如图5所示。

图 5

图形显示窗口显示几何如图6所示。

图 6

4、边界切分

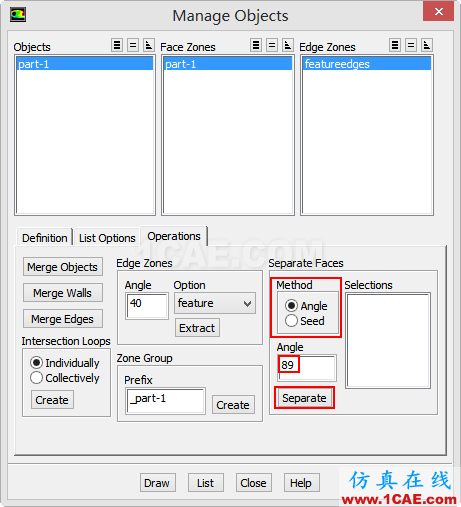

选择Manage Objects对话框中的Operations标签页,设置面分割方式为Angle,设置分割角度89°,点击Separate按钮进行分割。如图7所示。

图 7

分割完毕后可以看到多出来4个Face区域,如图8所示。

图 8

5、设置material points

选择Material points插入材料点。弹出的对话框如图9所示。Xyz可以在选择了几何之后点击Compute自动计算。点击Create进行创建。

图 9

6、设置size function

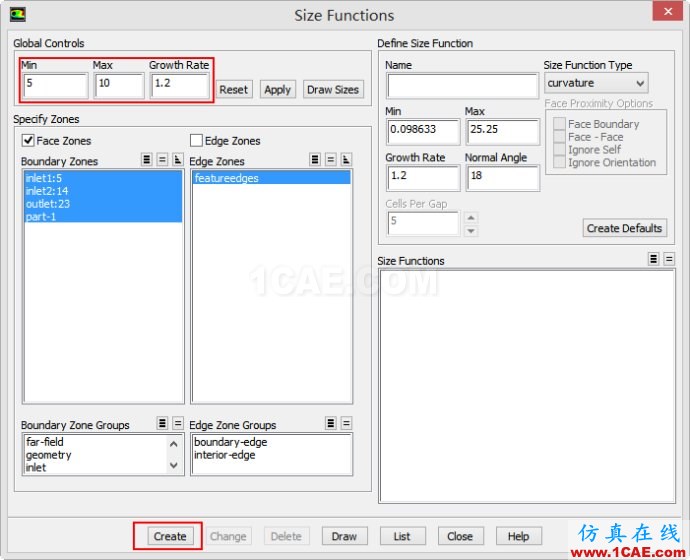

选择size function按钮设置全局网格参数,如图10所示。

图 10

点击Create创建。

7、生成网格

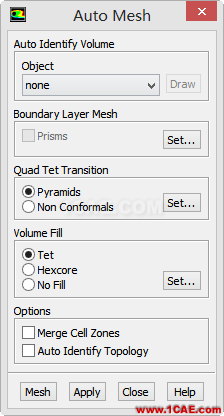

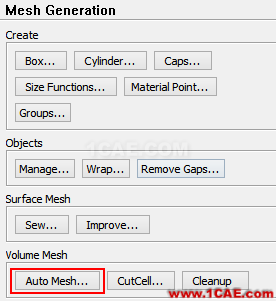

打开Auto Mesh对话框进行网格自动划分。如图11所示。

图 11

图 12

点击Apply按钮进行网格划分操作。如图12所示。

8、切换到Solution模式

点击图13所示按钮切换FLUENT为Solution模式。

图 13

剩下的过程于之前版本相同。
