接上文【小白的CFD之旅】12 敲门实例【续2】

4 Results

计算后处理。

4.1 计算监测图形

• 残差曲线
  计算监测得到的残差曲线如下图所示。






  图中残差曲线显示计算在迭代120步左右达到收敛,表现为残差曲线降低至设置的残差标准以下,默认残差标准为10?310?3

• 入口压力监测图
  两个入口压力监测图如下图所示。


  (图1)




  (图2)


  从这两幅压力监测图看出计算结果基本达到稳定,压力值随迭代变化很小。




• 出口温度标准差变化图
  监测得到的出口温度标准差曲线图如下图所示。



  温度标准差反映了温度混合的均匀程度,该值越大表示温度分布越不均匀。图中最终的温度标准差约为0.2。

4.2 Graphics

模型树节点Graphics下包含了Mesh、Contours、Vectors、Pathlines以及Particle Tracks,如图所示。在Graphics参数设置面板中还包含了Animations操作以及一些图形显示参数设置按钮,如灯光、视图等。

• Mesh:显示网格图
• Contours:显示云图
• Vectors:显示矢量图
• Pathlines:显示流线图
• Particle Tracks:显示粒子追踪图

本案例主要利用Contours及Vectors显示云图及矢量图。

4.2.1 壁面温度分布

查看壁面温度云图显示。鼠标双击Graphics列表框中的Contours列表项,在弹出的对话框中进行如下图所示设置:

• 勾选激活Filled选项
• 在Contours of下拉框中选择Temperature及Static Temperature
• 在Surfaces列表项中选择wall-fluid
• 点击按钮Display

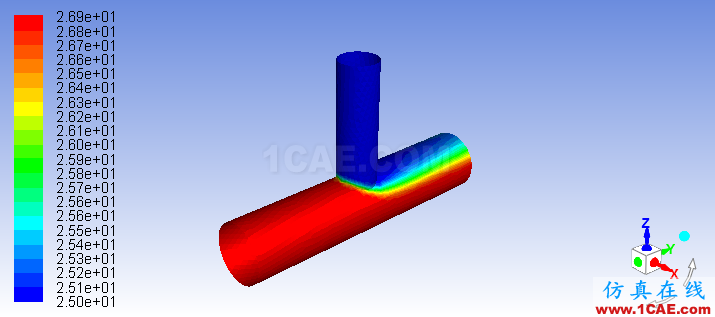

  壁面上的温度云图显示如下图所示。





4.2.2 创建截面

创建截面后可以显示截面上的物理量分布。这里创建x截面。

• 利用Ribbon界面中的Postprocessing标签页
• 选择Create按钮下的Iso-Surface…功能菜单
  如下图所示。


  在弹出的对话框中进行如图所示设置:




• 选择Surface of Constant为Mesh及X-Coordinate
• 设置Iso-Value为0
• 设置New Surface Name为x-0
• 点击Create按钮创建截面

4.2.3 显示截面物理量

回到Contours设置面板,

• 设置Contours of为Velocity及Velocity Magnitude
• 选择Surface为x-0
• 点击按钮Display

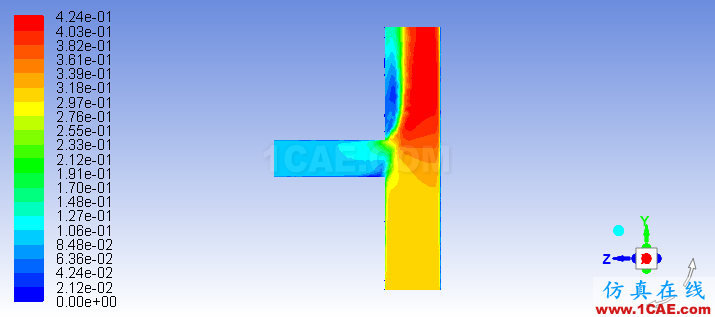

  显示速度云图如下图所示。




  设置

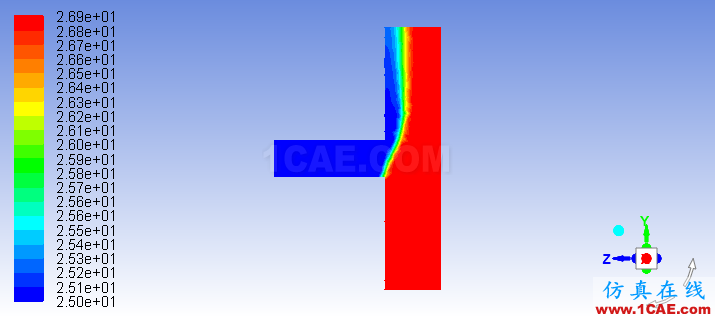

  Contours of为Temperature及Static Temperature,点击Display按钮。


  显示温度云图如下图所示。





4.2.4 Pathline显示

可以利用Pathline显示流线。选择Graphics列表中的Pathlines选项,弹出如下图所示对话框。

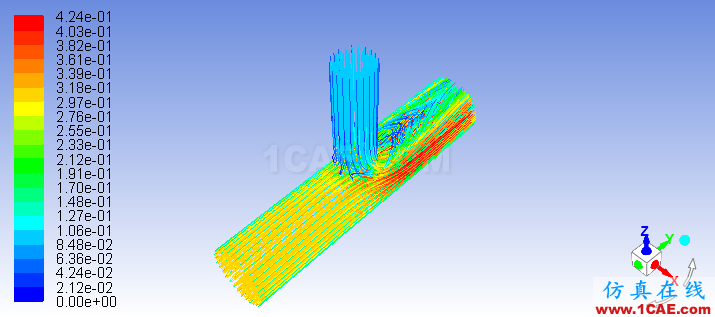

显示的流线图如下图所示。

4.3 Plots

模型树节点Plots可以输出一系列图形,如曲线图、直方图等。

列表项:

• XY Plot:以XY曲线图显示变量的变化规律
• Histogram:以直方图形式显示数据
• File:以图形形式显示文件中的数据
• Profile:图形化显示配置文件
• FFT:对文件指定的数据进行快速傅里叶变换,将时域数据转化为频域数据。

可以先创建line,再利用XYPlot显示线上物理量分布。利用Postprocessing下的工具按钮Create,选择菜单项Line/Rake…,如下图所示。

弹出如下图所示对话框:

• 设置Type为Line
• 设置End Point分布为**(0,-0.3556,0)及(0,0.3556,0)
• 设置New Surface Name为line-center


  双击模型树节点

  XY Plot,弹出如下图所示对话框,进行如下设置:
• 设置Plot Direction为**(0,1,0)
• 设置Y Axis Function为Velocity及Velocity Magnitude
• 选择Surface列表项line-center
• 点击按钮Plot


  显示沿直线line-center上速度分布曲线如下图所示。
