密闭房屋内的自然对流传热

2017-01-11  by:CAE仿真在线  来源:互联网

正值炎热的夏季,最近也正好在做温度场的仿真分析,闲暇之余,想分析一下不同温度的对流情况。

模型来源于夏天傍晚的房屋顶层,屋顶温度最高,屋面温度相对最低。本文以密闭的空间为例,简化后的模型如图1所示。

图1

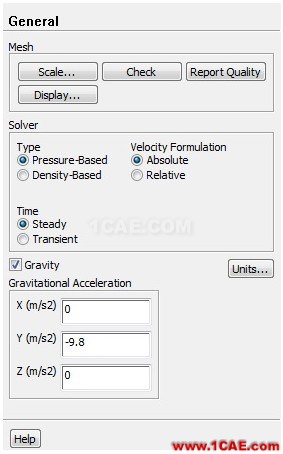

1)、考虑重力场的影响,如图2;

图2

2)、打开能量方程,如图3;

图3

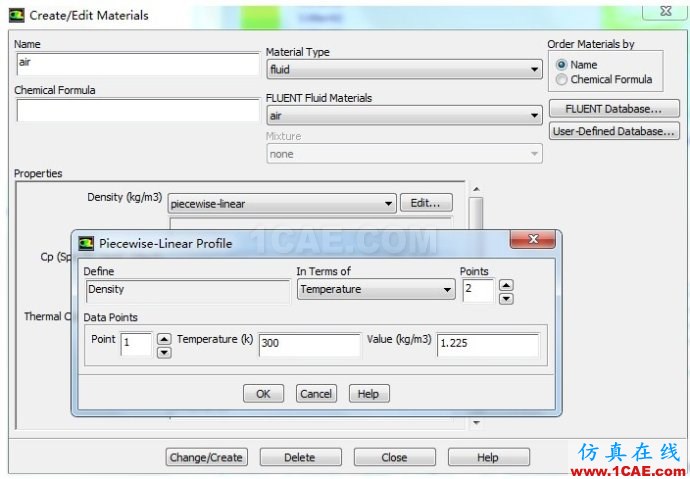

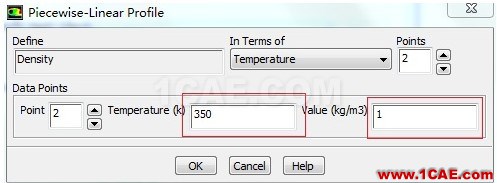

3)、关键的一步,空气的对流主要就是由于温度的变化引起的空气密度变化(该处的参数是随便设置的,不代表真实情况),如图4、5所示;

图4

图5

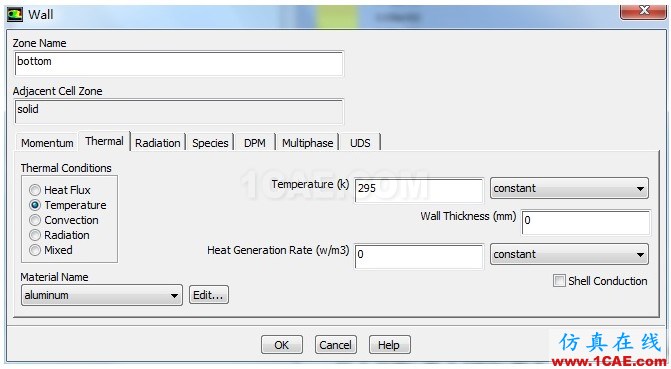

4)、屋顶壁面温度的设置(如图6),其他壁面同理;

图6

5)、结果

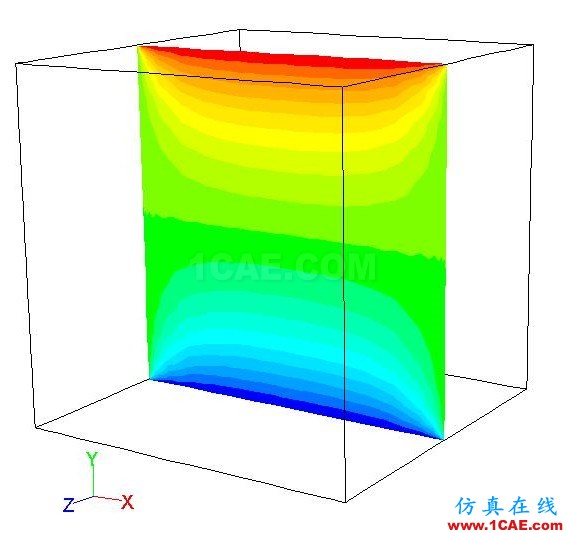

图7 中截面温度云图

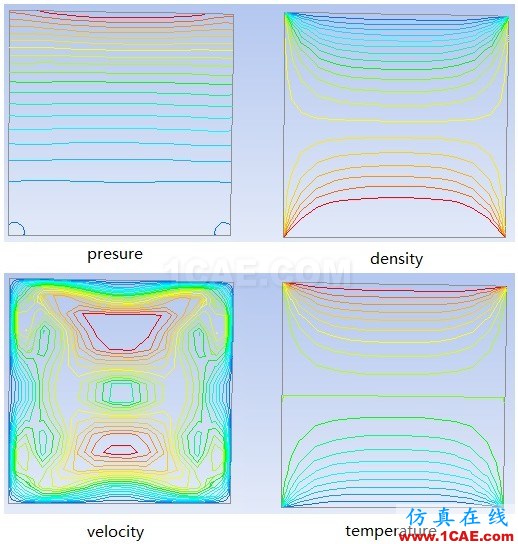

图8中截面等高线

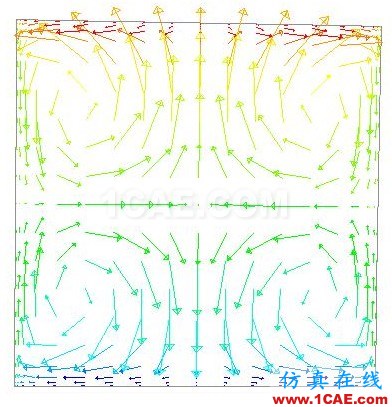

图9 基于速度矢量的温度图

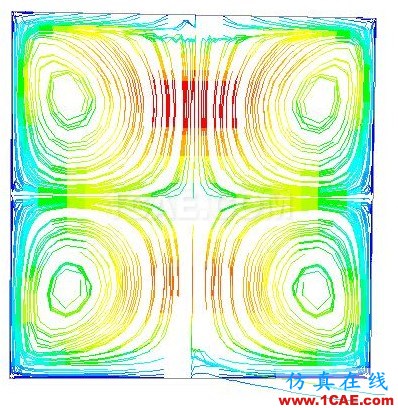

图10 速度迹线

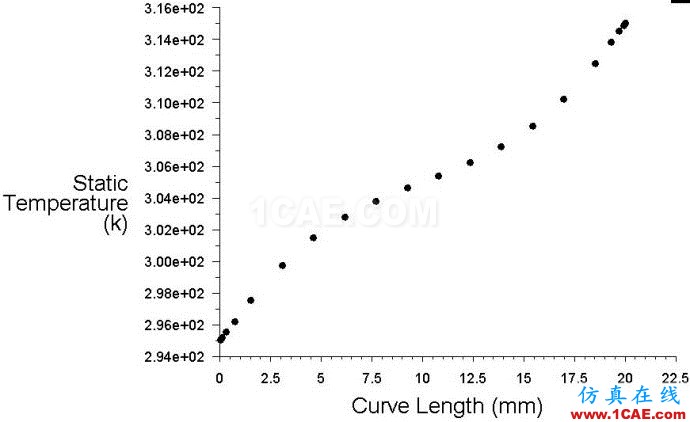

图11 房屋中间温度随高度的变化

如果有感兴趣的,可以在壁面上开一个窗户,考虑现实情况下的仿真。
