Fluent自适应网格修改功能

2016-12-25  by:CAE仿真在线  来源:互联网

在局部区域内,速度或温度场变化较大,而网格不够精细,从而导致了结果的不准确,故需要依据现有结果对局部网格再进行细分。

下面以冷热水混合器内的流动与热交换模拟来说明该功能的使用:

用菜单命令Adapt: Gradient打开对话框,在Gradient of 下来框中选中Temperature和Static Temperature;在Option中不选Coarsen,即只细化修改网格而不粗糙化。点击Compute,Fluent将计算出温度梯度的最大值和最小值,在Refine Threshold中输入0.01,点击Mark。

显示即将细化的网格有82个:

82 cells markedfor refinement, 0 cells marked for coarsening

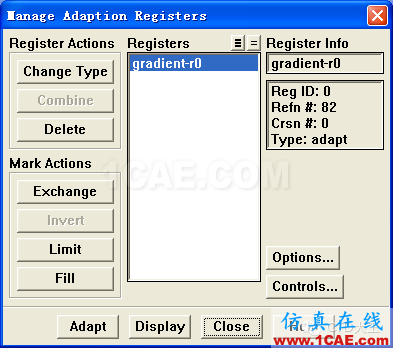

点击Manage…,在打开的单元注册对话框(ManageAdaption Registers)点击Display。

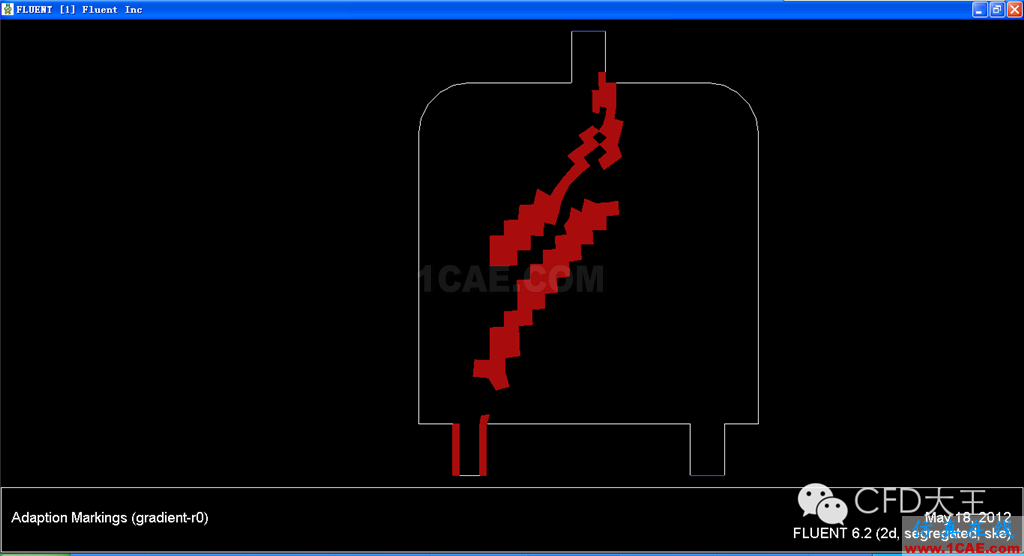

准备要细化的网格的网格显示如下图。

点击单元注册对话框中的Adapt按钮后,选择Yes确认,最后关闭Manage Adaption Registers和Gradient Adaption对话框,网格细化完毕。

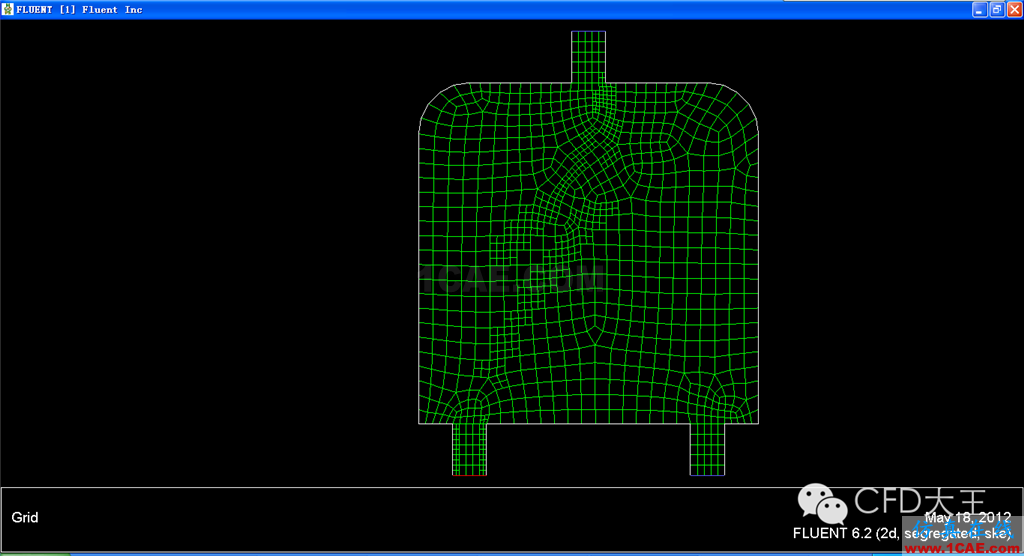

通过菜单命令Display: Grid,改进后的网格显示如下,明显看出前面所标示的温度梯度大于0.01的网格已经得到改进。
