关于在fluent中怎么设置边界层随体动的设置方法

2016-12-25  by:CAE仿真在线  来源:互联网

会员“tianwen2009”给大家分享[关于在fluent中怎么设置边界层随体动的设置方法]

在gambit中,边界层的画法十分简单(相对莫些问题来说),但在fluent的计算中,尤其是动网格的计算中,边界层是需要的。我们知道,在fluent中,并没有能直接设置边界层随研究目标一起运动的功能,所以一般情形下,目前所流行的方法是围绕研究目标单独划分一个区域,作为边界层的替代品。该详细例子见(mycc版主的动网格remeshing例子)。在这种情况下,怎么设置边界层随体动,成了fluent用户的一大难点。

近日,细看fluent12.0的英文帮助,忽有发现,琢磨良久,现把例子做出,供大家观摩,不足之处,恳请指正!

在预览动网格之前,设置完所需求的设置,其中,spring factor 必须设置成0。其余可自行设置自己所需网格参数。

在fluent面板中,输入下列命令流(text interface command):

define /models /dynamic-mesh-controls /smoothing-parameter /spring-on-all-shapes /代表回车键,回车一下,然后会出现如下命令:

Spring-based smoothing for all cell types [no]

直接在[no]后面输入 yes 后,按回车键。

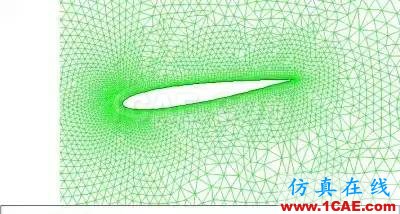

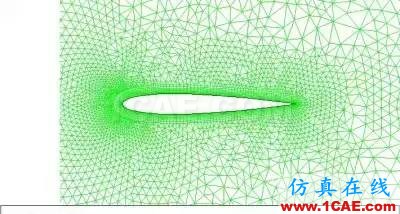

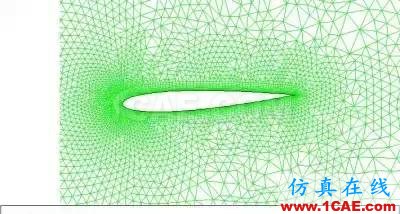

下面可就直接进行网格预览了,可观察到边界层是随体动的,网格的重构是在离边界层一定区域外进行的!
