搜索Fluent中的interface设置
2016-11-14 by:CAE仿真在线 来源:互联网
作者:ftc-也许
模型中包含多个计算域时,计算域之间依靠interface对进行连通和数据传递。
Step 1:
模型如图,包括利用DM抽得的2个流体计算域和1个固体计算域。
自动定义
Step 2:
导入Meshing划分网格,Meshing会自动将耦合面识别为Contacts。
Step 3:
将网格导入fluent,在mesh interface栏里自动生成interface。
一些情况下,自动定义的耦合面不能完全匹配,可以采用手动定义。
Step 2:
导入Meshing划分网格,删除Meshing自动生成的Contacts,手动选择定义耦合面。
Step 3:

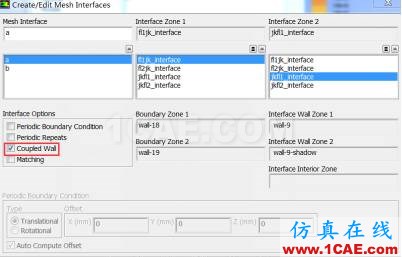

将网格导入fluent,在boundary conditions里设置耦合面的Type为interface,并在 mesh interfaces栏定义interface对。
注:其他网格划分软件例如hypermesh,也可以采用手动定义的方法。在hypermesh里划分网格,定义耦合面,导入fluent设置type,创建interface。
