1.开发背景
基于ANSYS Fluent外挂物/导弹的六自由度运动计算需要用到UDF,而且动网格设置也比较复杂,对于Fluent初学者或者对UDF使用不熟悉的用户要用好这个功能具备很大挑战,为了让用户更加方便快捷地完成复杂投放问题计算,作者基于ANSYSFluent 17.2的ACT二次开发功能开发了这样一个便捷的APP中文向导式的专家应用程序。
2. 如何使用
2.1. 应用环境
-
请安装ANSYSFluent 17.2版本
-
请安装MicrosoftVisual Studio 8.0或以上版本
2.2.启动界面

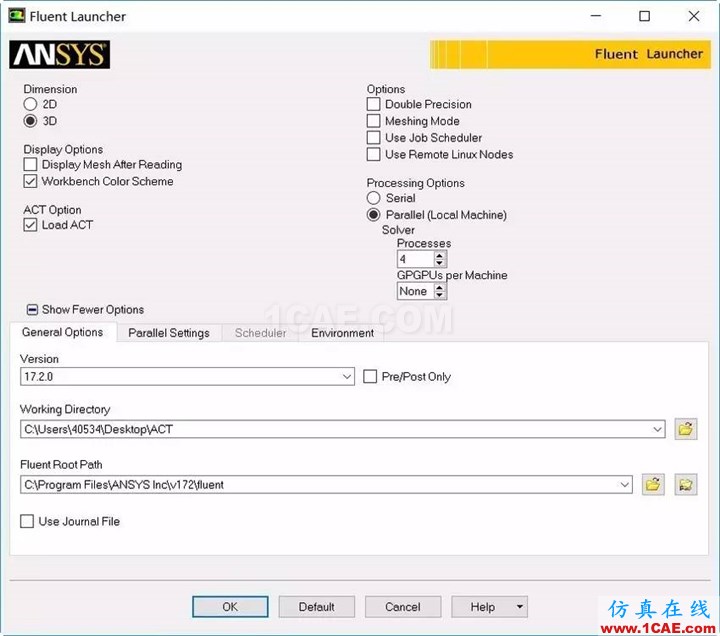

注意勾选ACT,然后点击ok进入如下界面

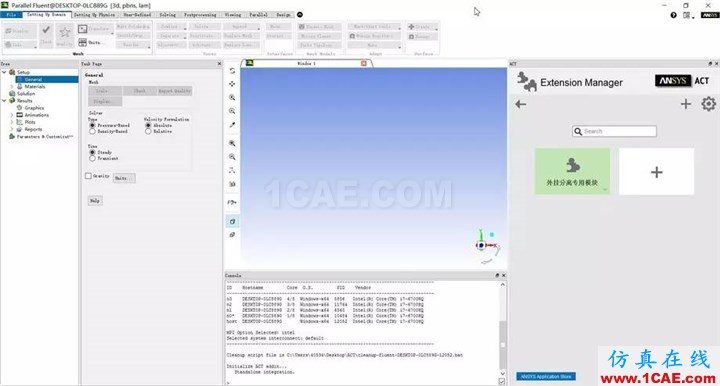

点击Extension Manager进入,然后点击Install,选择目录下的“外挂分离专用模块.wbex”文件,用鼠标单击即可自动装载。

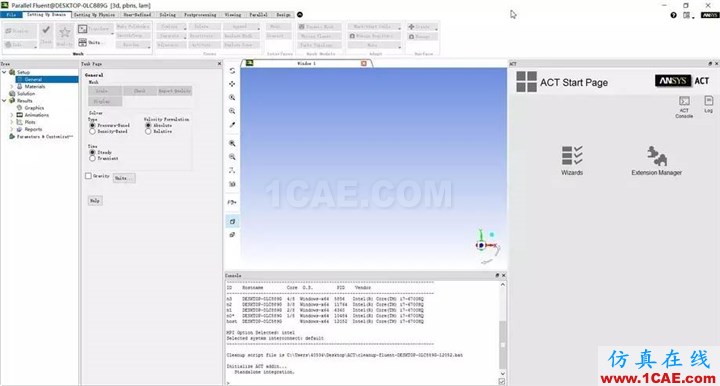

然后返回到ACT启动页如下:

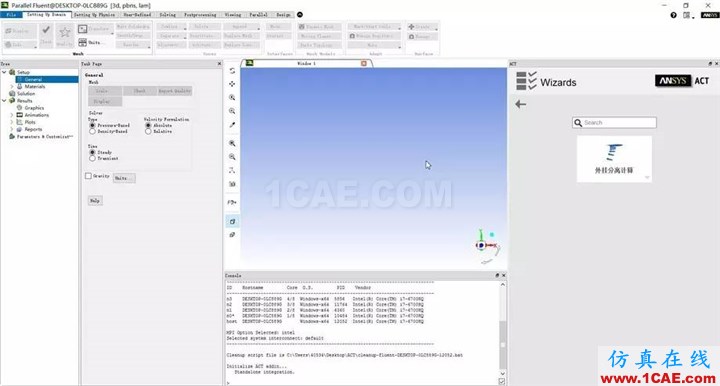

点击Wizards进入:
2.3.使用过程

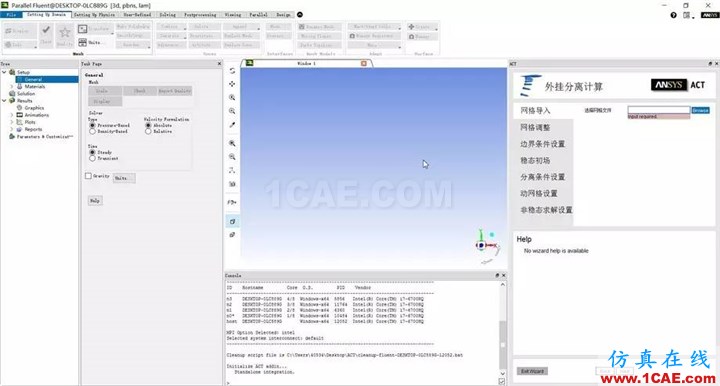

单击外挂分离计算,进入如下中文向导式界面:
选择网格文件导入后:

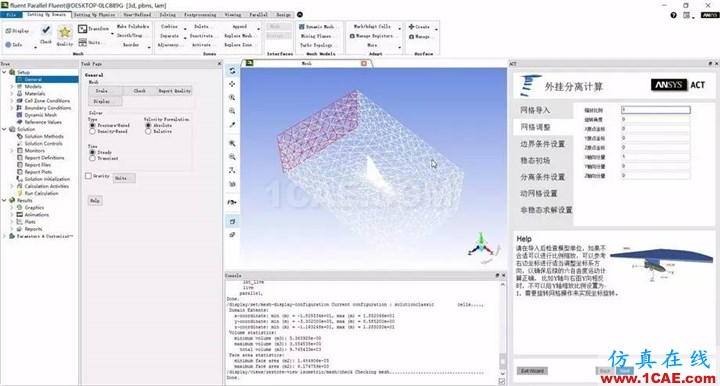

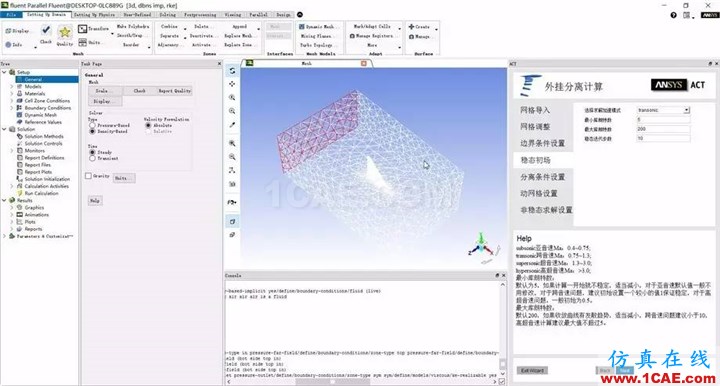

如果需要缩放模型或者旋转坐标,可以在此界面操作,Help里面是注意事项,下一步进入:

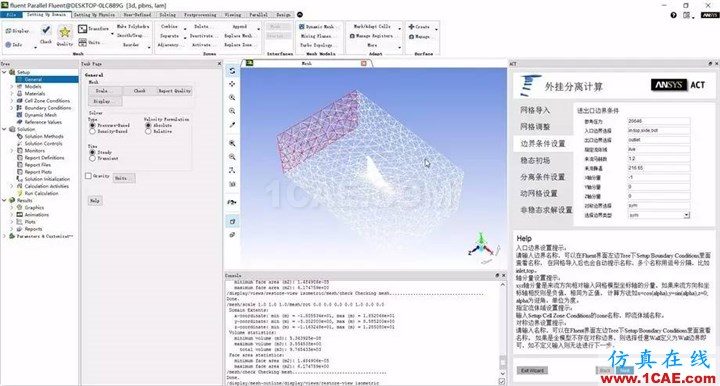

快速设置完边界条件后:
开始求解稳态初场:

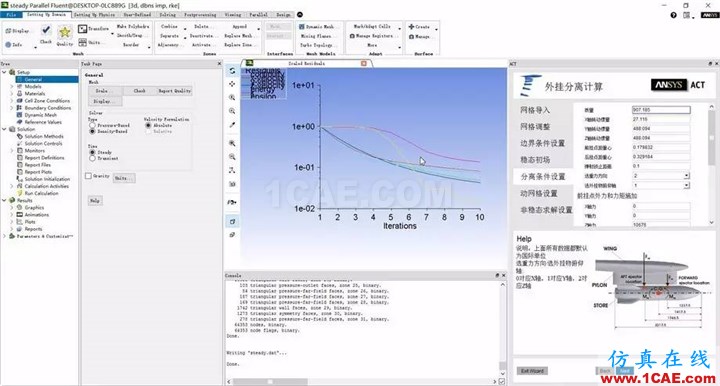

然后进入外挂分离设置界面,这里集成了复杂分离条件,比如前后挂点的弹射力,力矩的自动加载,甚至可以考虑弹射装置锁止距离的影响。点击下一步则自动进入到动网格设置:

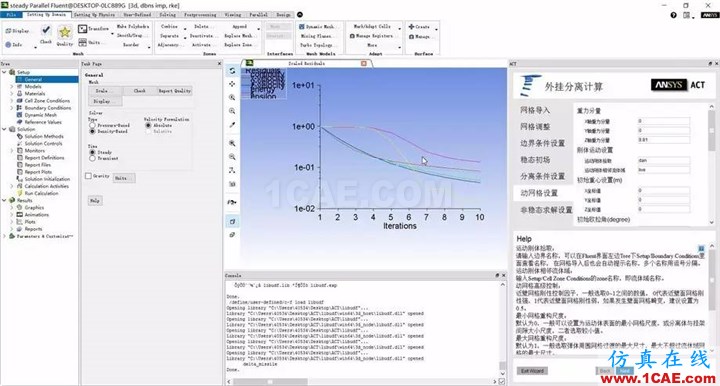

此界面是行可以设置重心、欧拉角、初始线速度、角速度、动网格高级控制等,Help有专家建议可供用户参考。完成后进入非稳态求解设置:

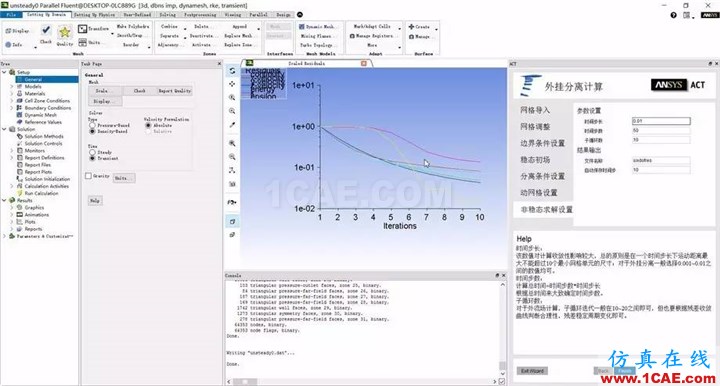

可以设置时间步长、迭代步数、文件保存等。设置完成后点击Finish开始计算。
计算0.075秒后的姿态和云图
3.计算精度测试

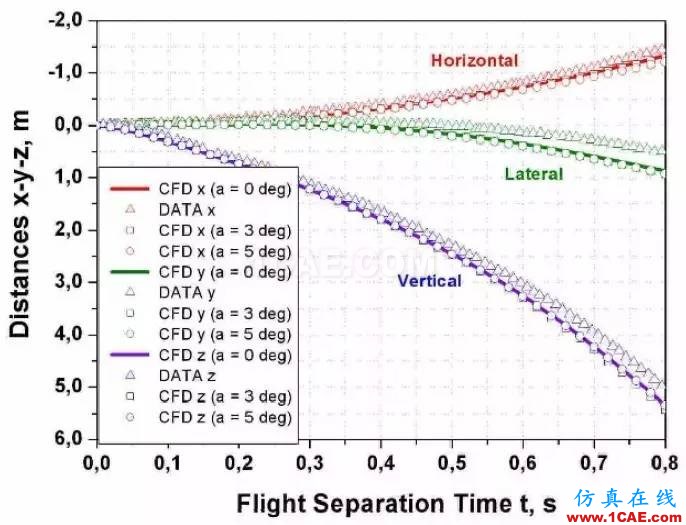

重心位移和实验对比

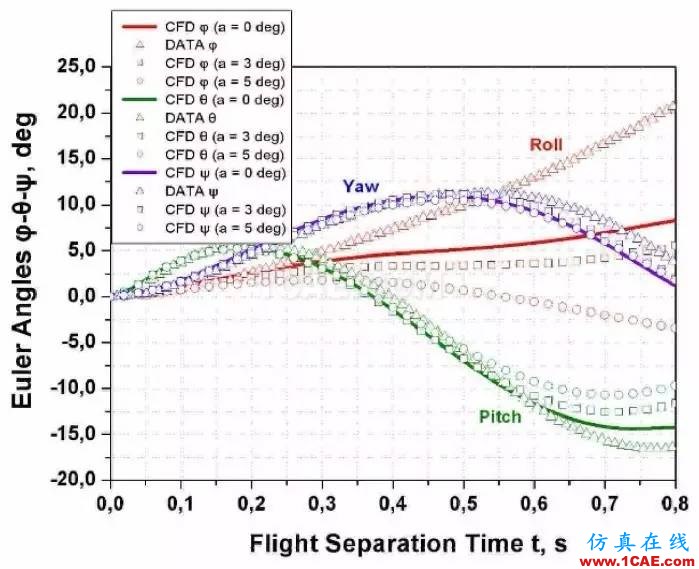

欧拉角和实验对比

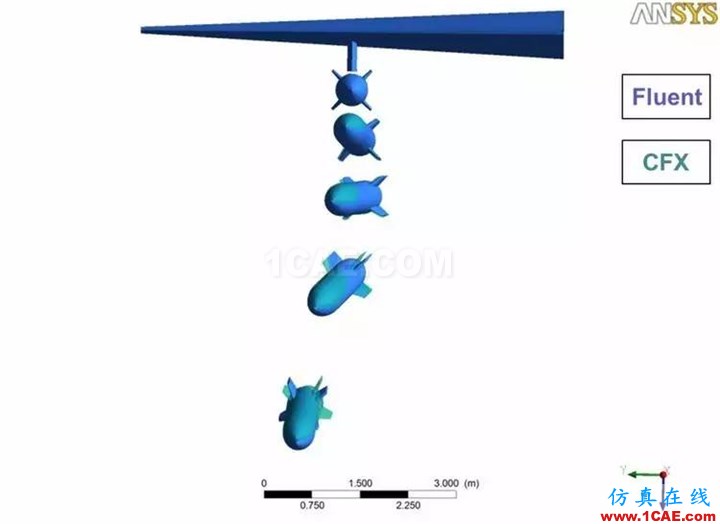

FluentVS CFX
4. 软件试用或购买
该APP版权归成都安世亚太科技有限公司,如有需要,可以直接联系成都安世亚太科技有限公司。如果用户有特殊需要,可以根据用户具体需求个性化定制开发。
