速度进口边界条件(Velocity Inlet)

速度进口边界条件用进口处流场速度及相关流动变量作为边界条件,在速度进口边界条件中,流场进口边界的驻点参数是不固定的。为了满足进口处的速度条件,驻点参数将在一定范围内波动。

需要注意的是,因为这种条件中允许驻点参数浮动,所以速度进口边界条件仅适用于不可压流,如果用于可压流,则可能导致出现非物理解。同时还要注意的是,不要让速度进口条件过于靠近进口内侧的固体障碍物,这样会使驻点参数的不均匀程度大大增加。

湍流参数的设置

对于一般的流动边界条件,均涉及到湍流参数的定义,在Turbulence Specification Method (湍流定义方法)下拉列表中,可以简单地用一个常数来定义湍流参数,即通过给定湍流强度、湍流粘度比、水力直径或湍流特征长在边界上的值来定义流场边界上的湍流。

a.        湍流强度(Turbulence Intensity)

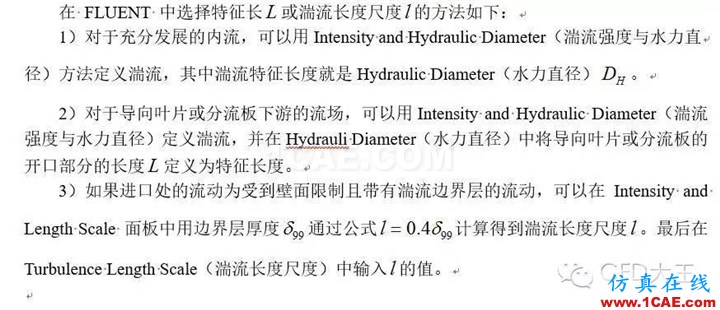

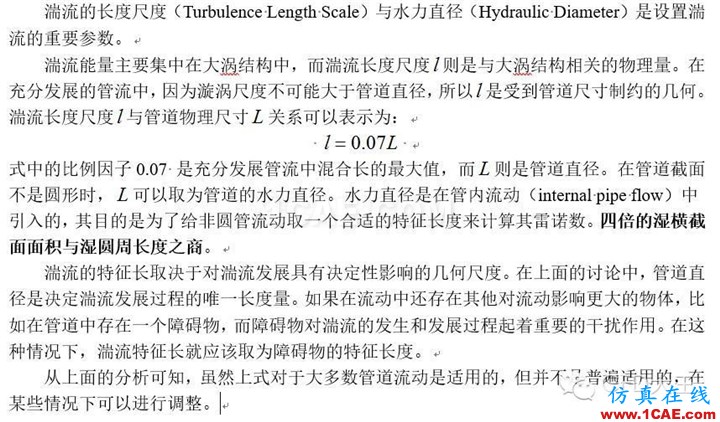

b.        湍流的长度尺度与水力直径

c.        湍流动能和湍流耗散率
