搜索周期性流动(Periodic Flow)仿真分析备忘录
2016-10-06 by:CAE仿真在线 来源:互联网
过了一遍Tutorial中的周期性流动的例子,把需要记下来的地方整理出来。
周期性流动的设定有以下三个方面比较特殊,其他的与一般的流动问题相同:
1.创建周期性边界:需要输入文本命令创建
输入命令:mesh/modify-zones/make-periodic
回车
Periodic zone[()]输入边界名称,回车
Shadow zone[()]输入边界名称,回车
Rotational Periodic?( if no, translational )
[yes]no(如果是旋转的周期性边界则输入yes或直接回车)
Create periodic zone?[yes]回车
Auto detect translation vector?
[yes]回车
然后FLUENT自动检测,如果没问题就报告periodic zone已经成功创建。
对于初次接触Periodic flow的人来说,这里 "Periodic Zone", " Shadow
Zone"有点儿不好理解,这里把tutorial中的例子拿来做个说明:
如图一所示的周期性流场可以取其中的一部分(虚线框内)作为代表来进行仿真。虚线框内的部份可按图二所示设置边界条件。

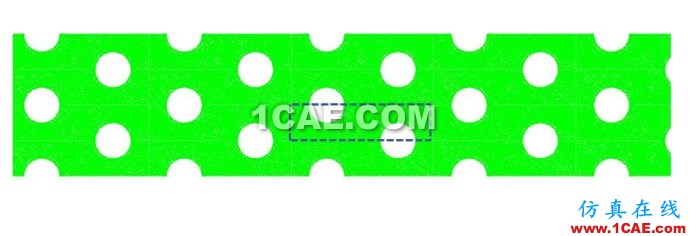

图一 周期性流场

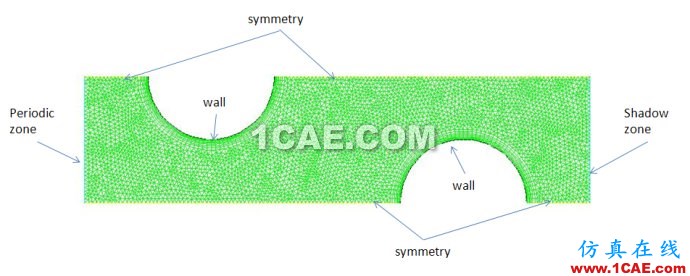

图二 边界条件设置
其中左右两端的边界在周期性流场中进行重复的时候是相接的,所以右边的边界可以称为左边边界的"shadow".

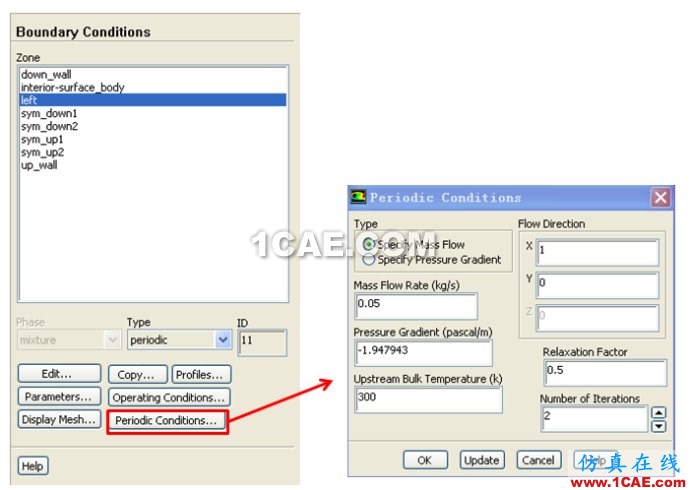

2. 在边界条件窗口下定义周期性边界的质量流量或者压力梯度
路径:Boundary--->Periodic condition参照下图

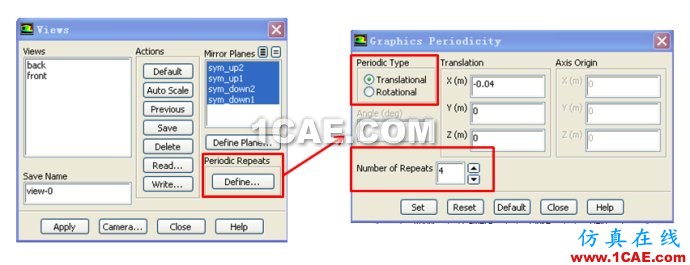

3. 后处理时修改显示设定使其显示多个周期
路径:display--->views--->periodic Repeats
在打开的窗口更改重复方式和次数。参照下图:
