AnsysFluent声比拟模型（F-W-H）使用方法介绍

2016-10-06  by:CAE仿真在线  来源:互联网

步骤1:首先进行瞬态流场分析,这里的瞬态流场可以是常规的湍流模型瞬态流动计算比如SST、SA 模型等瞬态计算,也可以是杂交瞬态模型如DES、SAS,或者大涡模拟LES;

注:当然在航空领域的壁面约束流动采用大涡是不太现实的,而ANSYS Fluent 提供了非常适合工程领域的杂交瞬态模型,比如DES,SAS 是DES 的改进版,其技术借鉴了ANSYS CFX 中的高级分离涡模型。对于SAS 模型,计算量远远低于LES,而且其精度也非常接近LES,采用常规网格就可以实现非稳态流动计算,一般情况下对壁面和分离区域进行适当的网格加密,主要为了比较准确地捕捉分离涡流动,当然如果要考虑如非稳态小尺度湍流流动、转捩流动、大分离流动等则需超算的支持。

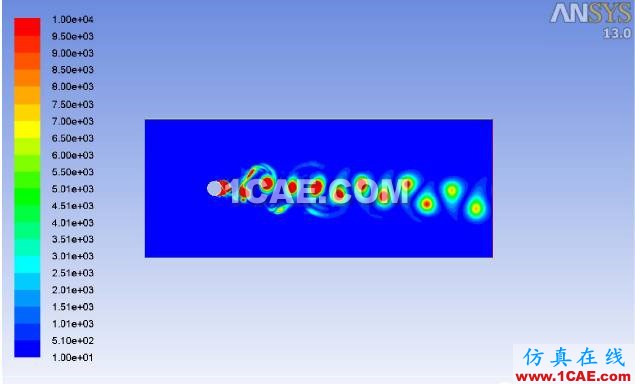

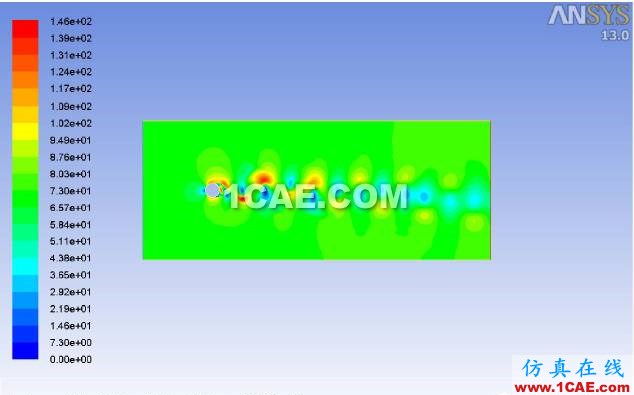

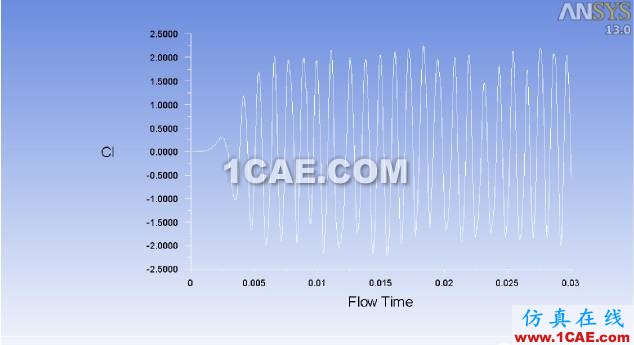

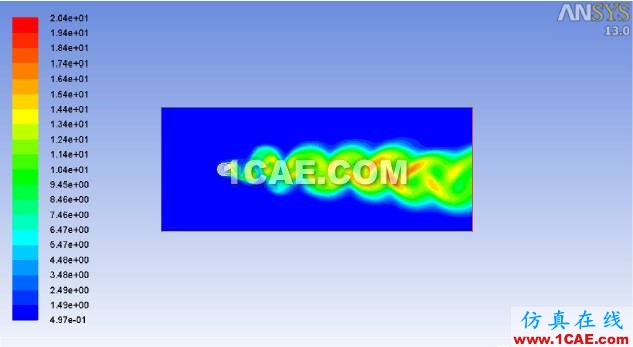

步骤2:查看瞬态流动计算结果,一般情况下要计算到涡开始周期脱落后才进行压力脉动数据的提取,然后激活噪声模型;

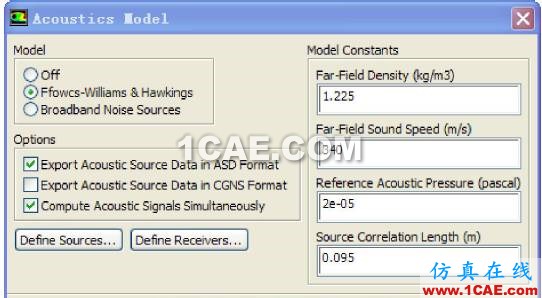

注意:选择F-W H 模型以后,选择输出噪声源数据为ASD 或CGNS 格式之一,是否同时计算噪声信号是可选的选项,如果选择了这个按钮,则后面不需要再计算提取噪声源信号数据了。在模型常数菜单里面,注意如果是2维计算则要填写源修正长度尺度,一般选择为2.5D、5D、10D 都可以,在3维计算中则不需要严格定义修正长度。

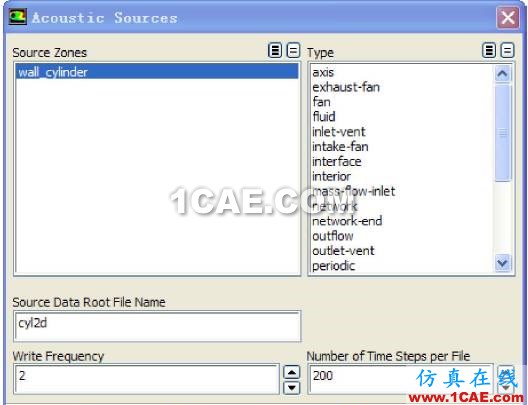

步骤3:选择源的Zones,然后定义写出频率,2 代表每两个时间步写出一次噪声源,200代表每隔200 个时间步提取一次数据。

步骤4:定义声源接收位置点;

注意:接收点可以在计算域内部,也可以在外部。

步骤5:计算结果后处理

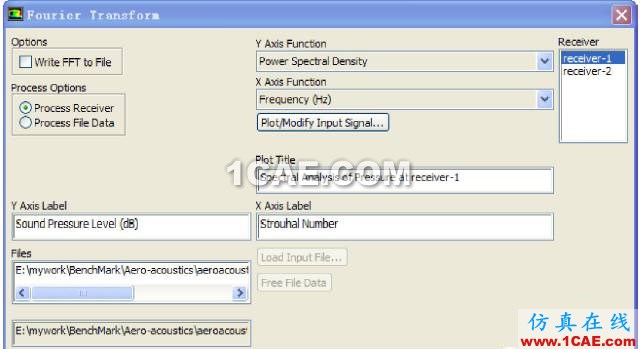

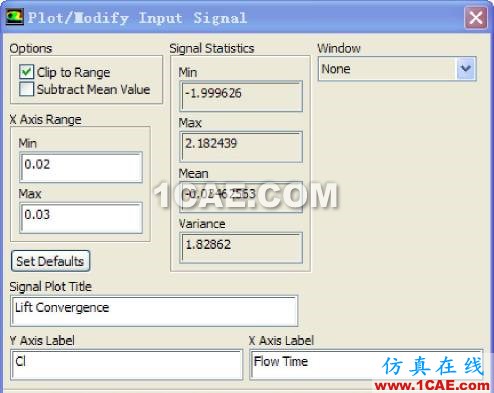

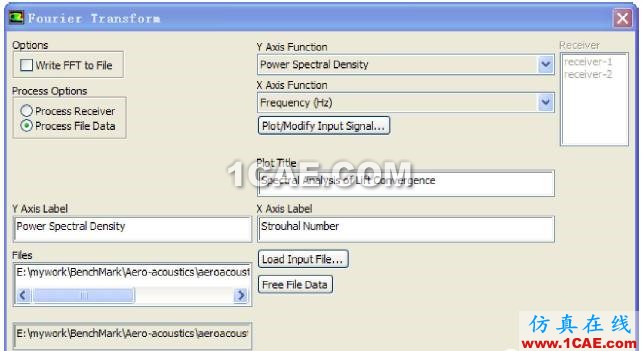

在Plot 菜单里选择FFT(傅立叶变换),双击出现如下菜单:

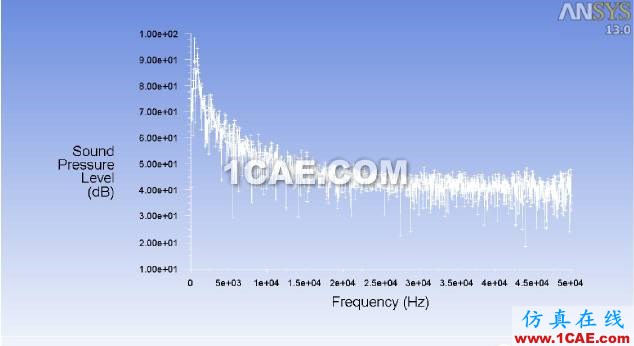

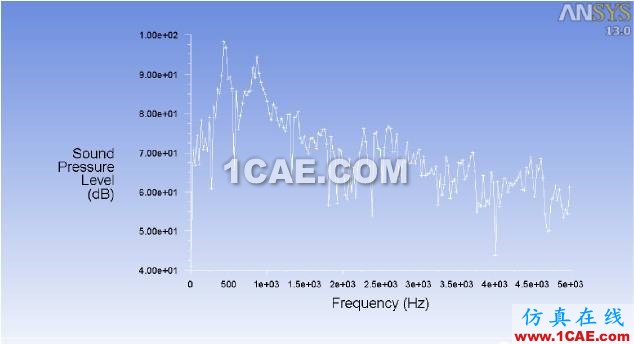

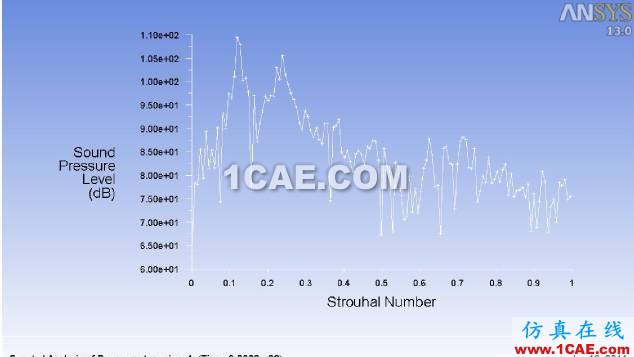

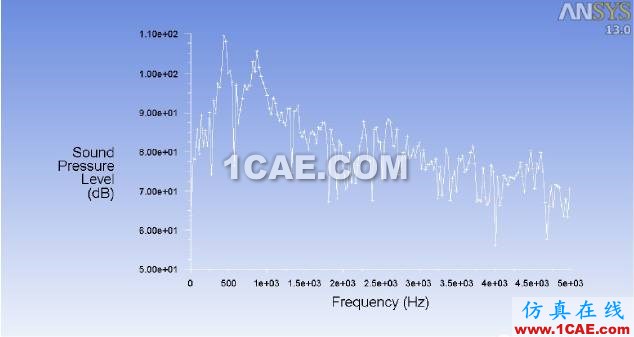

声压曲线绘制:

Auto pruned the signal at receiver-1.

Overall Sound Pressure Level in dB (reference pressure = 2.000000e-05) = 1.156805e+02

Auto pruned the signal at receiver-2.

Overall Sound Pressure Level in dB (reference pressure = 2.000000e-05) = 1.043936e+02

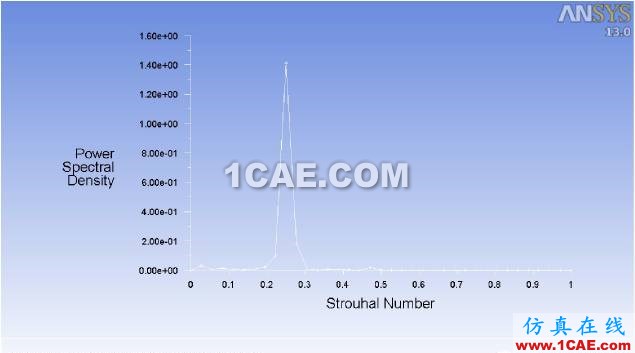

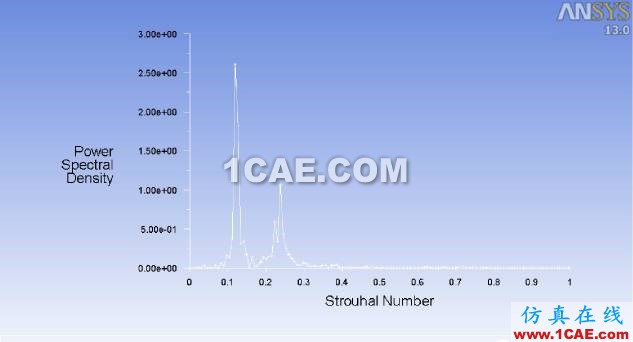

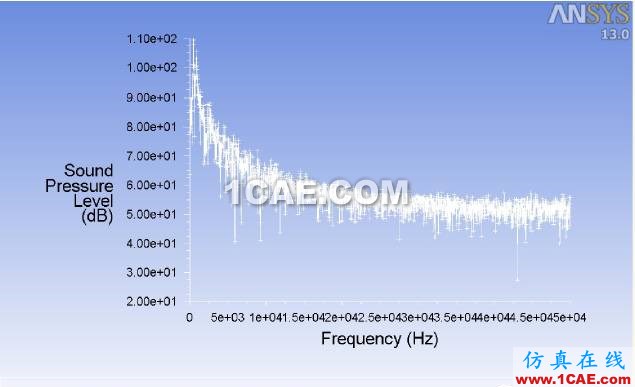

PSD 曲线绘制:

本文摘录自网络资源《ANSYS Fluent 气动噪声模型使用指南》
