搜索Ansys Fluent 直接模拟模型（CAA）使用方法介绍
2016-10-26 by:CAE仿真在线 来源:互联网
注意:直接模拟的CAA 方法必须限制观测点在流场内部,CAA 是通过精确计算观测点的压力波动来预测噪声的传播、衍生等复杂物理现象,CAA 计算一般要求大涡或分离涡湍流模型,常规的雷诺平均的方法会导致压力脉动计算不准确。由于Fluent 新增了SAS 高级瞬态湍流模型,因此为了避免大涡计算的困难,可以采用SAS 模型来实现CAA 方法。

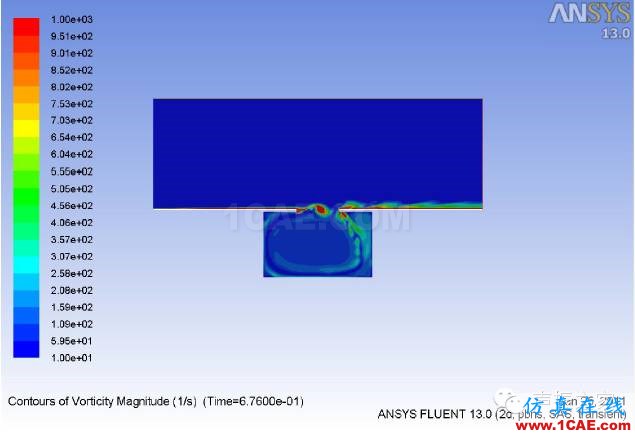

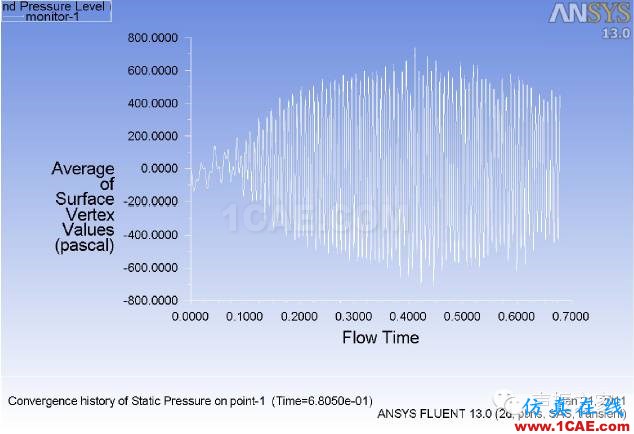

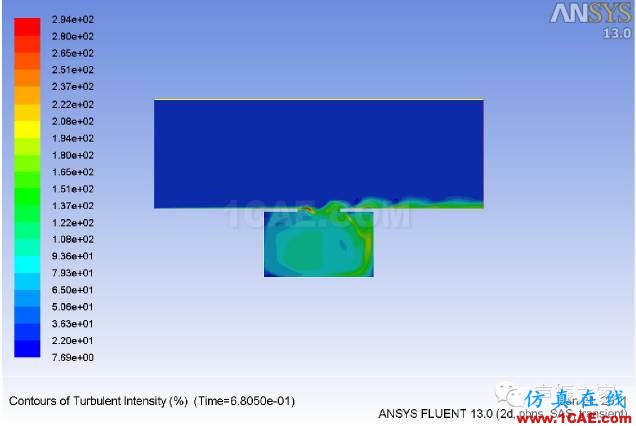

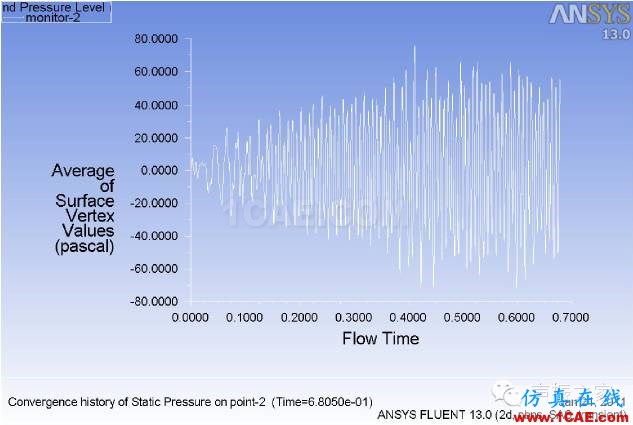

步骤 1:首先在Fluent 中求解高精度瞬态流场,求解瞬态流场前可以先算一个稳态流动的粗略结果作为瞬态计算的初场,瞬态流场要求计算足够长的时间,在监控点的压力呈周期波动时,也就是有涡的周期脱落现象发生时,在计算足够多的脉动周期后就可以停止计算。

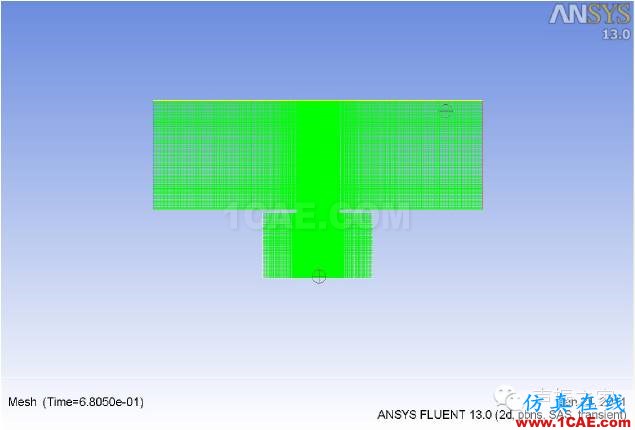

定义噪声监测点:

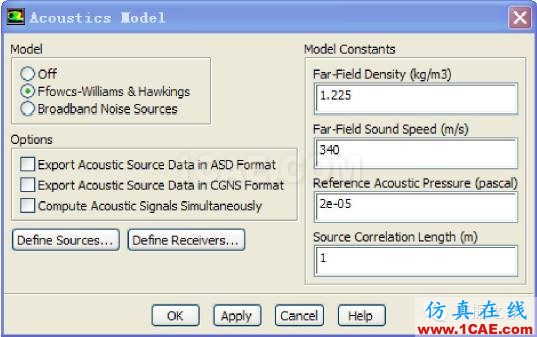

步骤2:激活噪声模型,注意options 不选择任何选项。

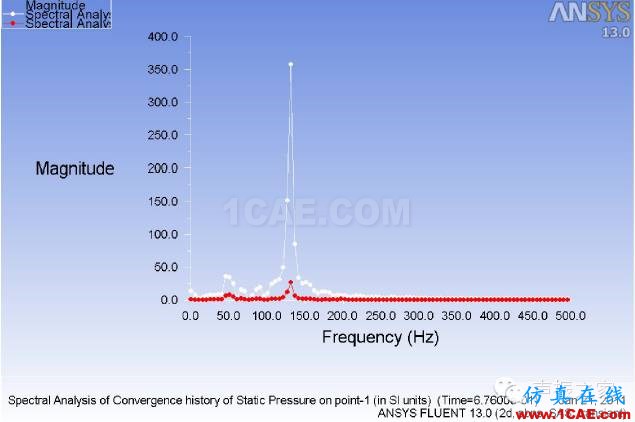

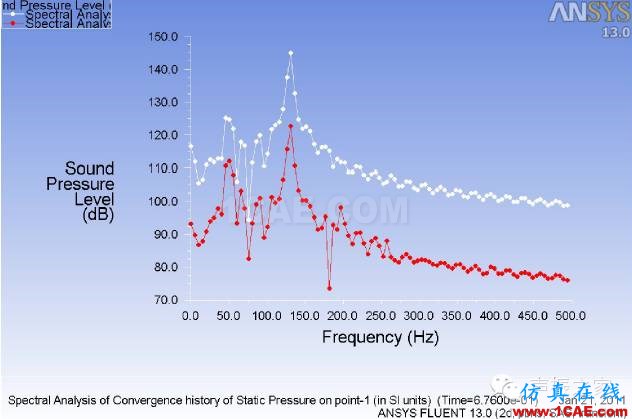

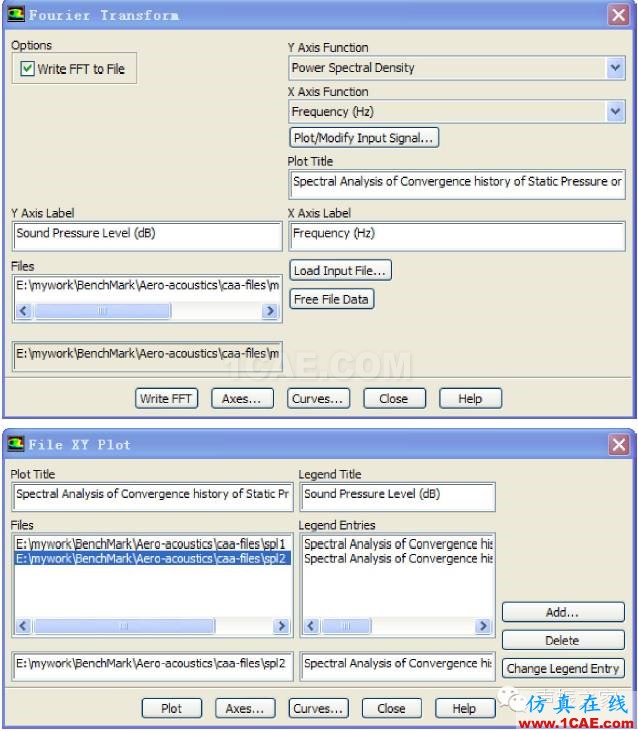

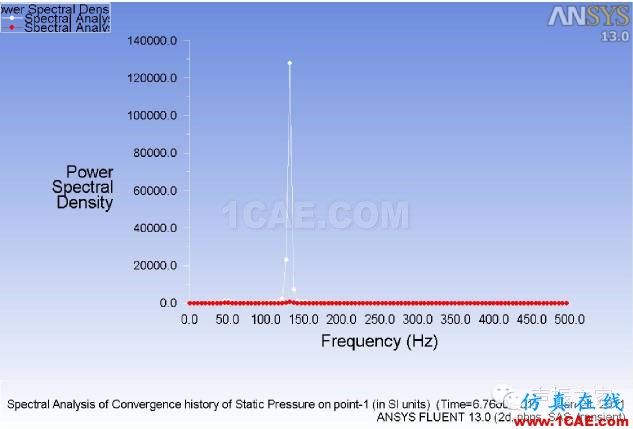

步骤3:后处理噪声分析,在plot 选项选择FFT 选项,具体处理办法和前面一样,可以输出不同监测点的数据进行比较。
本文摘录自网络资源《ANSYS Fluent 气动噪声模型使用指南》
