最近做的一个动网格的仿真case里用到了Profile文件来定义边界在Z轴方向的速度。

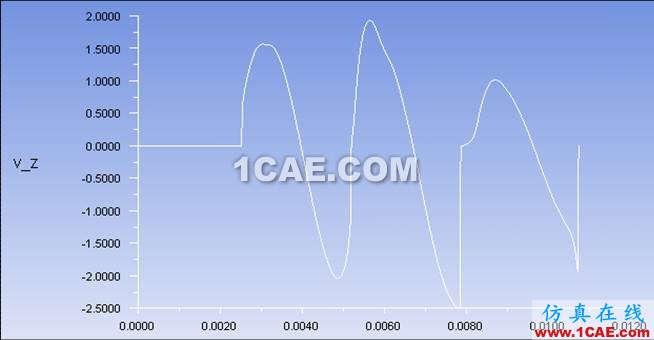

速度曲线是这样的:(横轴是时间轴,单位为s;纵轴是速度轴,单位为m/s)

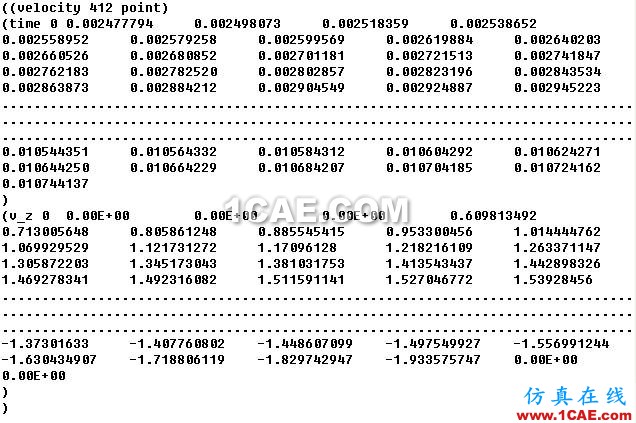

这条速度-时间曲线我用了412组数据来描述,相应的profile文件是这样的:(数据太多,用....省略掉了一些)

网格的变化和计算结果与预想很一致,说明profile文件设置没问题。

但是,随后我用相同方式设置压力入口的压力随时间变化的profile时却遇到了问题。同样用412组数据来描述pressure inlet入口的压力,但实际的压力值却一直保持在0时刻的压力值上。后来更改了profile文件的第一行才解决了这个问题。

原来的profile文件第一行写的是

((pressure 412 point)

结果运算的时候FLUENT软件没有将它当成瞬态的情况。而且运算时对话平台一直警告profile文件每没有给出位置坐标信息。我想这是因为FLUENT把这个profile当成了压力在入口平面不同位置的分布信息,而不是压力随时间变化的瞬态profile。
更改后的第一行为
((pressure transient 412 0)

也就是声明了这是一个瞬态的profile,最后那个0表明这个压力profile是非周期性的。更改后的压力就和定义的一样随着时间变化了。

也就是说,在设置动态网格时,即便没有在profile文件第一行声明这是瞬态profile,FLUENT也能识别出这是瞬态的。但是在定义瞬态pressure inlet时则必须在profile文件第一行声明这是瞬态profile,否则FLUENT无法识别。总之,在使用profile文件时要小心确认所定义的变量,如果变化与定义不一致,可能是profile文件没有设置正确。

(完)
