流体:叶片故障

特征:叶片或叶轮通过频率峰值

所有的泵、风机和压缩机的频谱中通常会有叶片或叶轮通过频率。等于叶片或

叶轮乘以转轴速度。

如果叶片或叶轮和静止的扩压器之间的间隙不均匀,会产生很高的叶片或叶轮

通过频率。也可能是堵塞物或管路中的急弯引起的-涡壳和出口管道交汇的地方。

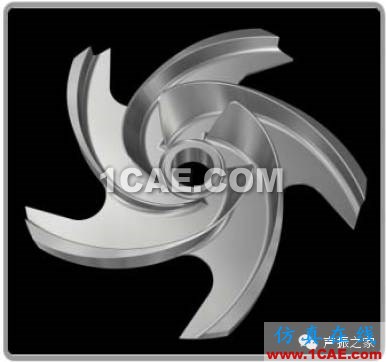

Vane pass=叶轮数XRPM

Blade pass=叶片数XRPM

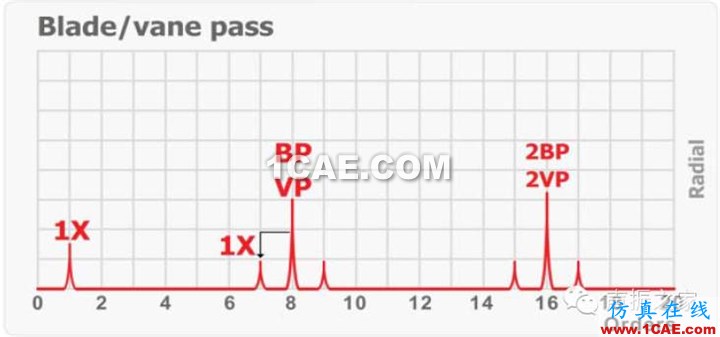

频谱:会看到叶片或叶轮通过频率,可能会有谐频,当每周期内振动上下波动

时,会有转速边带。

时域波形:可能看到叶片或叶轮通过频率的脉冲。采用加速度传感器,波形的

时间长度不要是很多旋转周期,不然看到叶片或叶轮通过频率的每次脉冲很困

难。

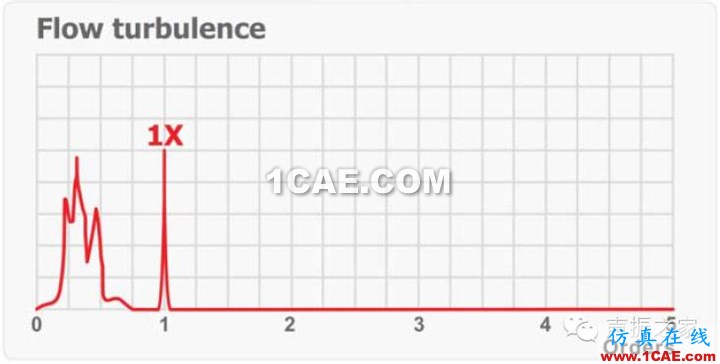

特征:50-2000CPM 随机振动

空气通过风机或鼓风机时,空气压力或速度波动产生湍流。这种现象会产生随机,低频振动。通常50-2000CPM。

频谱:会看到叶片或叶轮通过频率,可能会有谐频,当每周期内振动上下波动

时,会有转速边带。(与下面故障图谱不符-mobius 有误)

时域波形:可能看到叶片或叶轮通过频率的脉冲。采用加速度传感器,波形的

时间长度不要是很多旋转周期,不然看到叶片或叶轮通过频率的每次脉冲很困

难。(与下面故障图谱不符-mobius 有误)

特征:高频“噪声”

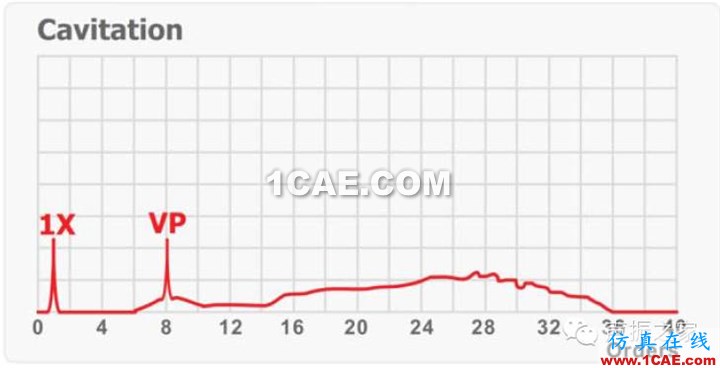

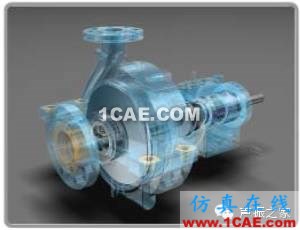

气蚀通常是进口管道压力不足造成的。气蚀通常会产生随机、高频振动或“噪

声”。频谱的高频区域会有“驼峰”(激起共振,和叶片通过频率的底部噪声也

会抬起。
