搜索fluent unit计算单位和设计单位、网格单位、缩放单位的关系
2016-09-20 by:CAE仿真在线 来源:互联网
fluent 里头有几个单位概念unit,如:计算单位和设计单位、网格单位、缩放单位的关系
1、Define Units 通过菜单 define-》units设置,这里面的值是计算的单位,这个单位必须与网格尺寸的单位、udf代码、参数输入中的所有数值的单位保持一致
2、设计单位:即设计CAD模型时候使用的单位,这个单位极为原始模型单位,后面fluent中必须与之保持实质长度上的一致即可,比如创建的时候时1cm,则对应于fluent默认的1e-2m
3、网格单位:其实就是设计单位,因为划分网格时候使用的单位同样基于CAD实际模型的尺寸。但是这个要与网格放缩单位相互区别。
4、fluent网格单位放缩
这是个容易混淆的概念,很多人认为这就是fluent的单位,其实不是。
我们可以参考下面的fluent的帮助文件来进行原汁原味的说明:
#5.8.14. Scaling the Mesh
Internally, ANSYS Fluent stores the computational mesh in meters, the SI unit of length. When mesh information is read, it is assumed that the mesh was generated in units of meters. If your mesh was created using a different unit of length (inches, feet, centimeters, and so on), you must scale the mesh to meters. To do this, you can select from a list of common units to convert the mesh or you can supply your own custom scale factors. Each node coordinate will be multiplied by the corresponding scale factor.
Scaling can also be used to change the physical size of the mesh. For instance, you could stretch the mesh in the direction by assigning a scale factor of 2 in the direction and 1 in the and directions. This would double the extent of the mesh in the direction. However, you should use anisotropic scaling with caution, since it will change the aspect ratios of the cells in your mesh.
翻译为:fluent内部使用的是SI国际单位,即m,kg,s,N,这个在读取网格mesh数据时是默认的,即一个单位就是1m
下面是解释:

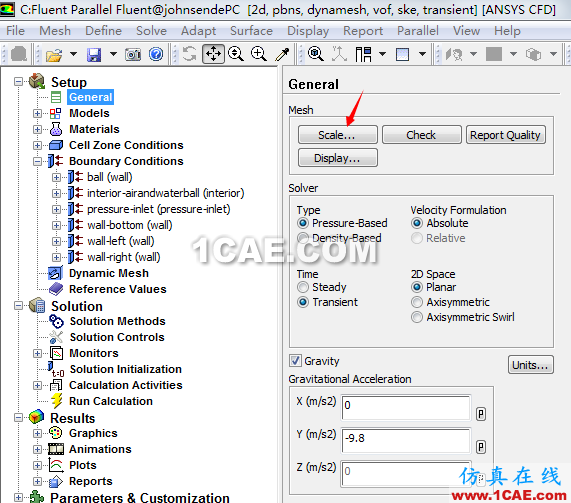

为啥fluent提供一个Scaling the Mesh这样一个明显的功能呢?

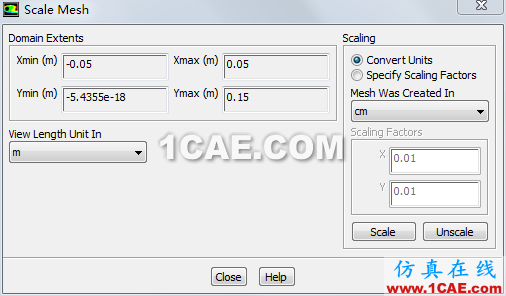

答案是:有些软件输出的mesh并没有转换成meter,比如mm,那么1mm在fluent中会认为是1m,这个时候请你打开这个窗口,看看xmin,ymin,xmax,ymax这四个模型规模,是否是对的,如果对的,则不需要去处理了,如果是不对的,那么就要执行scale
这个地方会影响fluent对模型尺寸的理解,一定要注意。
但是如果在icem,gambit或fluent meshing,ansys workbench mesh中直接输入到fluent的基本不用做处理,因为他们都会在划分网格的时候,完全遵守cad的原始尺寸转换成SI单位了。
但是其他软件这一点却不能保证,所以还是要注意。
