fluent中如何显示cell zone mesh？请用display命令

2016-09-30  by:CAE仿真在线  来源:互联网

Fluent中的Display GUI无法查看cell zone,如上图所示,只可以查看边界条件的mesh,对于zone根本没有选项,在工作中非常令人不爽。

FLUENT中的display mesh窗口根本没有提供直接查看cell zone mesh的选项。比如你的case里分了三个cell zone, 想直接显示其中一个zone的话GUI做不到了(除非你知道某个zone包括的详细组成,这个需要你记性好)。

诶,这时候命令行就可以发挥作用了:直接用 display/zone-mesh 命令。

直接输入display/zone-mesh然后回车 或者分开输入都可以:

/display> zone-mesh
()
zone id/name(1) [()] 2
zone id/name(2) [()] 3
zone id/name(3) [()]

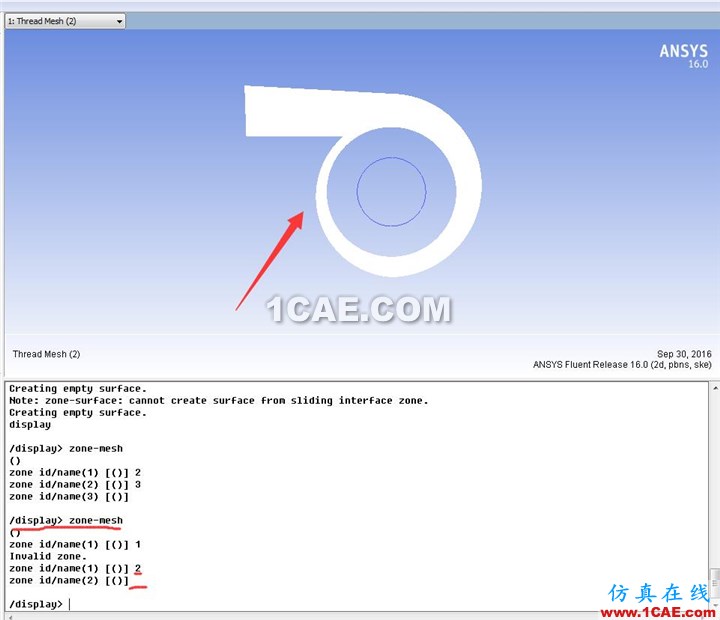

可以根据提示输入name或id即可,可以同时连续输入多个zone,最后输入一个回车就会把多个zone都显示出来,效果如下图所示,白色部分就是zone-mesh了

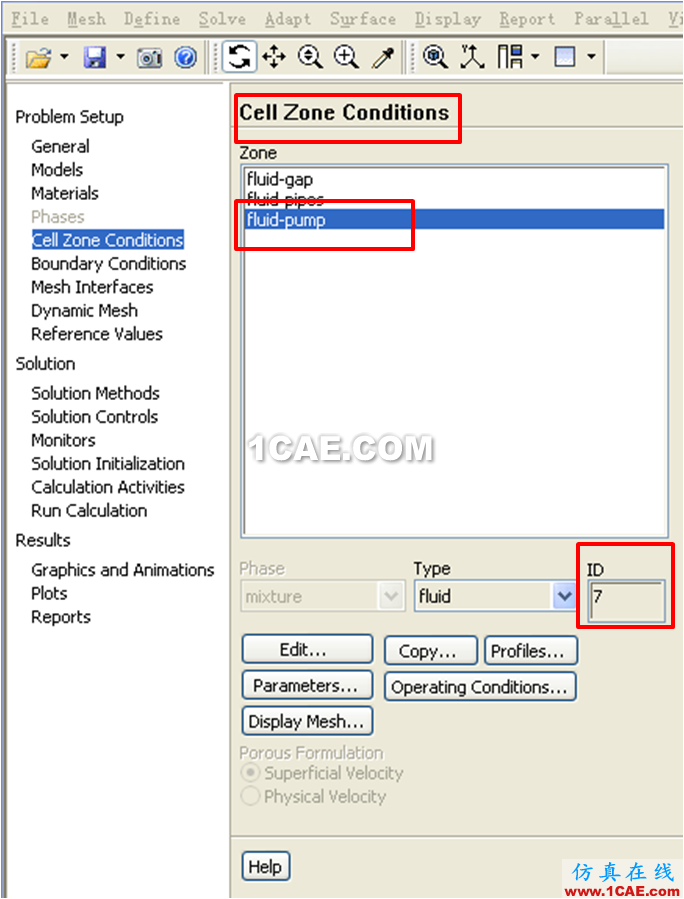

提示:zone id可以在cell zone conditions窗口下查看,如下图所示:
