FLUENT中查看域内流体总质量的方法
CFD计算有时候需要查看计算域内的流体的总质量。对于密度不变的流体(比如水),可以简单地用体积V乘以密度ρ来得到总质量。但对于密度可变的case(如理想气体),则需要积分方法来得到总质量。
FLUENT中提供了方便的工具来查看总质量,具体操作方法如下:
1.在report中选择Volume Integrals,如图1所示,点击set up按钮,会弹出Volume
Integrals窗口。
图1

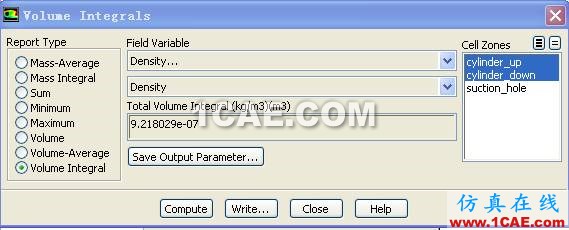

2.在Volume Integrals窗口中,
Report type下选择volume integral
Field Variable下选择Density
Cell Zones下选择要计算的域cell zone名字
然后点击Compute按钮,流体的总质量就在Total Volume
Integral下面出现了,单位是kg/m3*m3,也就是kg
(完)
