在FLUENT进行模型设置时,经常会遇到一些概念上容易混淆的边界类型问题。比如:Interface、Interior、Wall与Wall-shadow。本期我们为大家区分下这些容易混淆的边界。

Interface—交界面,它是边界类型的一种,用于连接不同的计算域,从而保证两个计算域之间有数据的传递,其中连接的两个计算域可以是都是流体,也可以是一个为流体另一个为固体即流固耦合问题。在这里要强调一下,Interface是两个独立的区域的边界,是实际存在的边界。(同时Interface并不要求边界上的网格节点一一对应)。

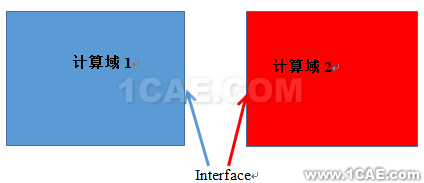

利用Interface连接不同计算域

Interior—内部面,通常出现在单计算域边界,通常在单计算区域内划分不同网格时会用到此类边界,比如下图中的模型玻璃窑炉的火焰空间模型。我们烟道口利用Interior完成了局部网格的加密,但是导入FLUENT后,这个边界时不存在的,也就是说Interior与Interface不同的是,Interior不是计算区域边界,而是计算区域内部网格面,是虚拟的。

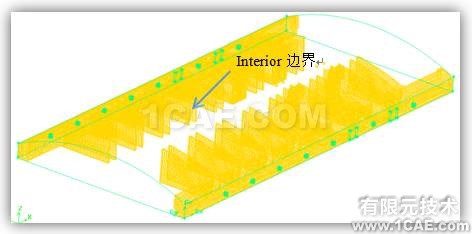

玻璃窑炉火焰空间的网格划分

Wall与Wall-shadow,严格意义将其实不能专门作为边界类型讲,因为在系统边界定义时是没有Wall-shadow 这种边界的,Wall与Wall-shadow其实也是一种不同区域间的耦合面与Interface类似,一般在做流固耦合问题会出现,当把网格导入fluent中时,软件默认会把固壁与流体交接的面分成两个耦合的面,一个wall属于流体,另一个是wall-shadow,属于固壁它默认选择的是coupled。
