网格是FLUENT的一大特色,特别是其中的网格Remshing功能。目前市面上有讲到FLUENT动网格的书籍不少,几乎每一本FLUENT书籍中均会提到。但是专门讲FLUENT动网格的书籍却比较少,隋洪涛等编著的《精通CFD动网格工程仿真与案例实践》是其中一本。
先来大概的描述一下这本书给我的印象。首先作为一本讲FLUENT动网格的书籍,这本书可以说是中规中矩,该讲的内容基本上都提到了。包括FLUENT动网格的三种基本方法详细描述、6DOF模型的讲解、动网格UDF,还包括一些典型动网格运动案例等。作为一本动网格入门的书籍,还是相当不错的。然而本书也有较多的缺陷。首先书中的FLUENT版本有点老。用的是FLUENT6.3版本。后续版本中新的动网格功能次数并未提及,对于新手来说无疑增加了困难。其次,书中的案例均为简单案例,缺乏工程背景。

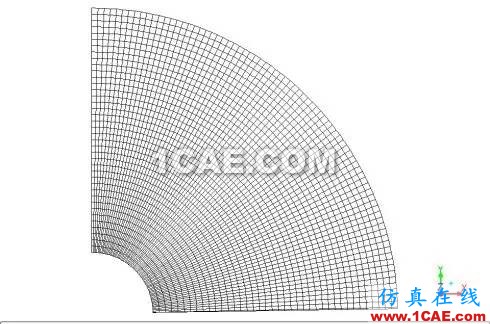

本次关注了此书第106页的例3,是一个关于旋转运动的例子,如下图所示。书中使用了动网格宏DEFINE_GEOM来实现。在例子学习过程中,发现了一些问题。

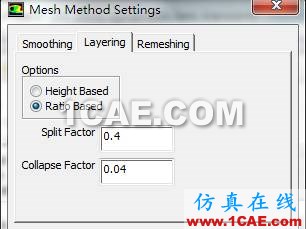

(1)书中对Layering参数设置采用的是Constant Ratio,在新版本中,该参数被改为Ratio Based。如下图所示。

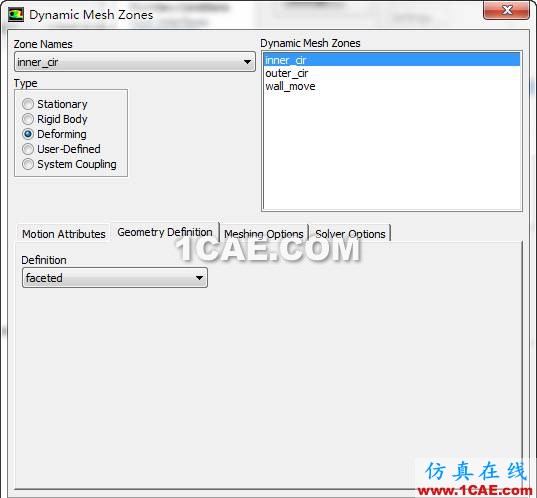

(2)例子中使用DEFINE_GEOM宏描述小圆和大圆的运动。其实在新版本的FLUENT中是不必要的。只需要指定其Definition为faceted即可。
(3)Profile文件定义有问题。
采用书中提供的Profile文件通过指定theta_z来定义刚体运动。在新版本FLUENT中运行会存在问题,刚体不会运动。通过改变该profile文件,指定omega_z来指定刚体运动,从而解决问题。
