搜索ANSYSFLUENT新功能-热电耦合的新?？?/h1>
2016-09-09 by:CAE仿真在线 来源:互联网

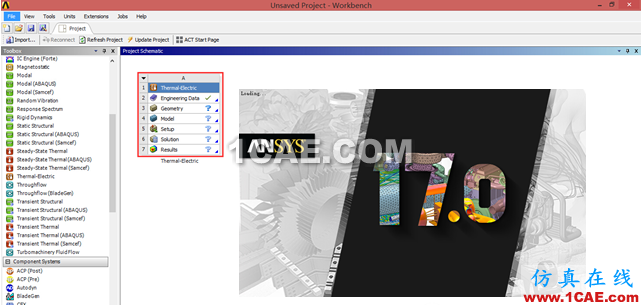

在现实模拟工作时经常会遇到热电耦合方面的问题,传统上我们都是在WORKBENCH中采用热电耦合达到对问题分析的要求,如图1所示为WORKBENCH热电耦合?？?。

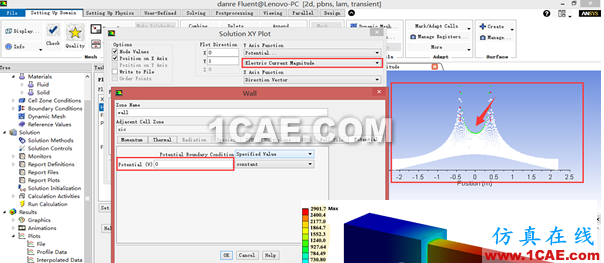

但是对于一直采用FLUENT模拟流体方面的人员来说,迫切需要在FLUENT软件中可以加入电压电流方面的参数,ANSYS17中终于更新这一功能,FLUENT17可以在边界条件中加入电压,材料可以设置电导率,如图2所示实例。
具体我们通过一个工业实例进行讲解,图3为一工业电加热炉的网格模型,我们通过在FLUENT模拟想了解炉内气体流动规律压力分布,但是以前版本的FLUENT电压的加入必须通过换算等效为热量加入到热源中。但是在FLUENT17我们可以直接在边界中加入电压参数。

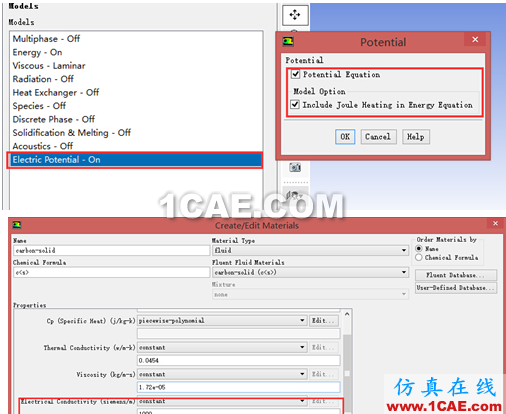

在完成网格导入之后,接下来我们激活能量方程和电压电势?？?然后我们在材料库中选择热源材料并设置材料的电导率等参数,如图4所示。

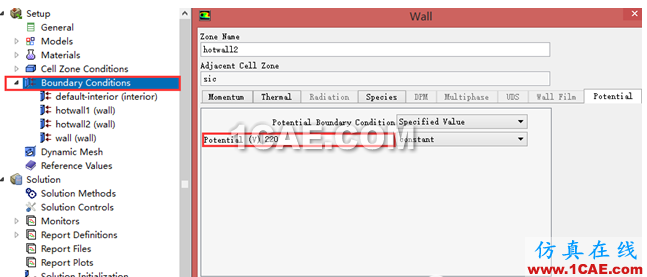

完成材料设置后我们在边界条件中设置电极两端的电压,如图5所示即可完成边界定义。

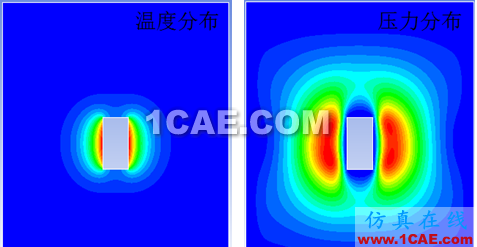

完成所有设置后就可以进行计算,最终获得炉内温度、压力、电势等分布云图,如图6所示。
ANSYS 17更新时间不久,加入的功能更加庞大,也会及时分享更多的新功能新技巧~
