动网格参数图解

2016-08-29  by:CAE仿真在线  来源:互联网

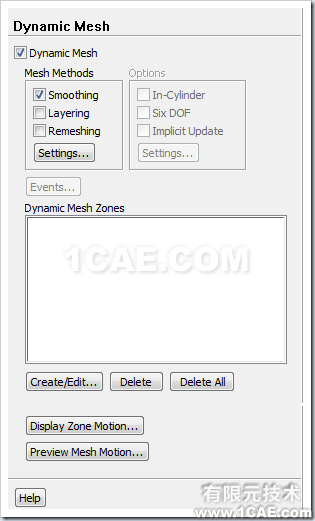

Fluent的动网格设置,主要是通过dynamic mesh面板进行设置。动网格面板如下图所示。

主要包括两部分内容:(1)Mesh Methods (2) Dynamic Mesh Zones。另外还包括网格域运动预览及网格运动预览。整个动网格面板通过勾选Dynamic Mesh选项而激活。

1、Mesh Methods(网格更新方法)

该部分主要用于网格或网格域在运动过程中,设置计算域中网格节点位置更新方法。fluent中有三种主要网格更新方法:(1)网格光顺方法(2)动态层方法(3)网格重构。对于3D模型,还包括in-cylinder、six-dof、Implicit Update三种选项。其中in-cyliner用于发动机气缸模拟,six-dof主要用于流体作用于刚体,预测刚体运动。implicit update用于设定网格更新方式。默认采用显式方式,勾选此选项可设定网格以隐式方式更新。

2、动态网格域

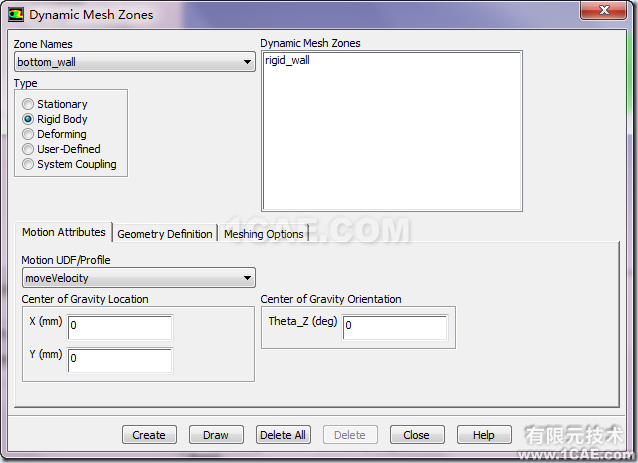

用于定义网格运动的区域及运动类型。FLUENT中网格运动类型主要有:静止、刚体运动、变形区域、用户自定义域、耦合域。

静止域在网格运动过程中,区域内节点位置保持不变。虽然说默认情况下不设定区域运动,则该区域为静止,但是一些情况下还是需要显式设定某些区域为静止域,尤其是在一些与刚体域相连的区域处理上。

刚体运动域:这是fluent动网格中最常见的运动类型。通过规定刚体的速度或位移来控制运动。

变形域:由于边界运动导致节点变形。变形域通常与刚体域是相连的。

自定义域:用户可以使用UDF定义自己需要的域

耦合域:节点位移由耦合求解器计算,在流固耦合计算中,耦合面上通常设定为耦合域类型。
