自由面问题

2016-10-07  by:CAE仿真在线  来源:互联网

  实际工程中很多问题涉及到自由面,这里模拟水箱的晃动,给CFX初学者一些帮忙。问题如下:

一个水箱和里面的水的初始速度为10m/s,水箱一半是水,一半是空气,突然给水箱一个 -g的加速度,也就是说水箱大概在1秒后速度变为0。模拟这个水箱在刹车后液面的变化情况(与汽车油箱的模拟大同小异)。



CFX的设置:

椭圆形水箱,瞬态分析,水箱将会在1秒后速度为0,总的模拟时间为3秒,时间步长0.001秒。

在域中设置水和空气2种流体,两项都是连续介质。

激活重力方程(参考密度设置为连续项中密度小的那个),同时激活动网格功能。

两项都为连续项,所以勾选均匀介质模型,这里选用了SST湍流模型进行计算。

设置水的表面张力。



表达式:

建立一个subdomain,设置整个域的运动。

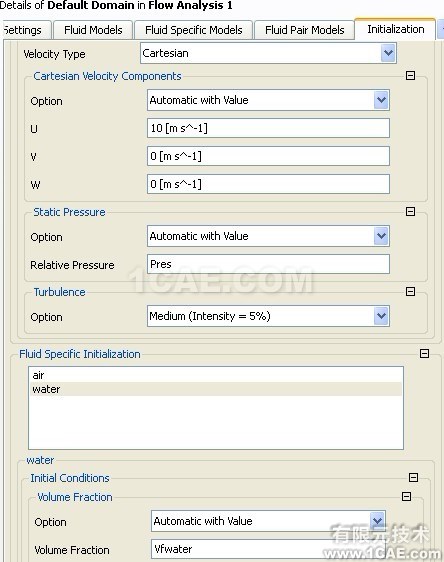

初始条件:

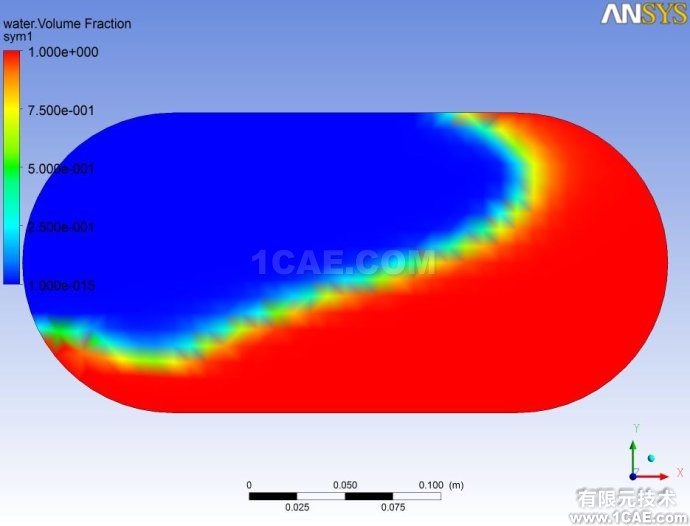

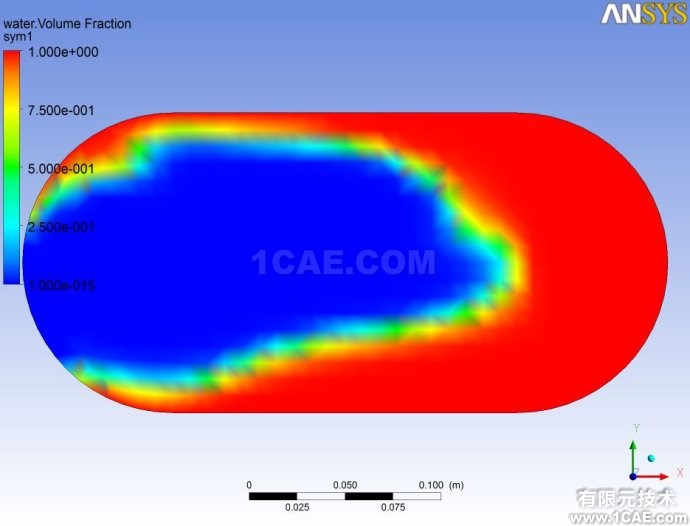

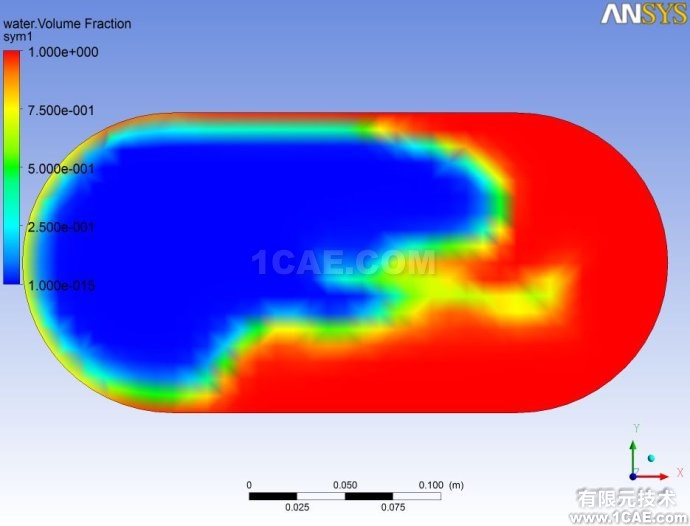

计算结果:
