Abaqus创建零厚度cohesive单元

2017-07-03  by:CAE仿真在线  来源:互联网

使用内聚力模型(cohesive zone)模拟裂纹的产生和扩展,需要在预计产生裂纹的区域加入cohesive层。建立cohesive层的方法主要有:

方法一、建立完整的结构,然后在上面切割出一个薄层来模拟cohesive单元,用这种方法建立的cohesive单元与其他单元公用节点,并以此传递力和位移。

方法二、分别建立cohesive层和其他结构部件的实体模型,通过“tie”绑定约束,使得cohesive单元两侧的单元位移和应力协调。

有些情况下需要建立零厚度的cohesive单元以进行裂纹扩展的计算模拟,下面以第一种方法进行零厚度的cohesive单元的建模。

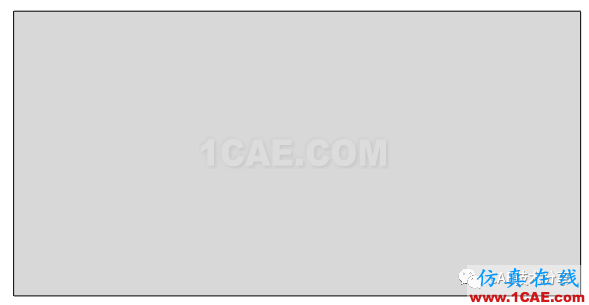

新建一个二维模型,如下图所示:

图1

假设在模型的中间有一层零厚度的cohesive单元层,做一个切割处理,如下图所示:

图2

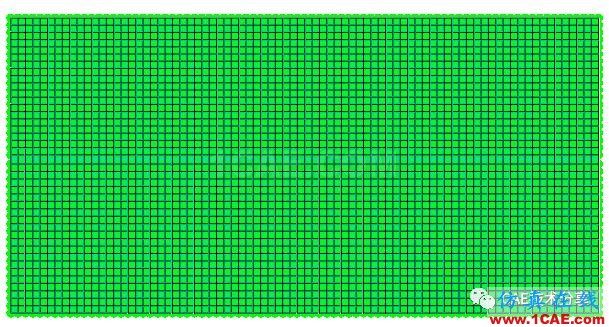

切割出一个很小的缝隙之后进行网格划分,如下所示:

图3

完成这一步之后需要通过菜单栏Mesh-creat mesh part将单元变成孤立网格。

在此基础上即可创建零厚度的单元。点击菜单栏Mesh下面的Edit,如下所示:

图4

然后框选出中间缝隙的上面一层节点,之后再选择下面一层的一个单元面,将缝隙的上面的所有节点投影到缝隙的下层。

投影完的效果如下,中间的缝隙不见了。

图5

打开节点号的显示,如下所示,可以发现在中间的一层位置处相同位置有两个节点,也即是该层单元为零厚度单元。

图6

再之后,通过Assign Element Type可修改中间这一层重合的单元,修改为cohesive单元。
