abaqus热电耦合培训案例热分析总结

2017-06-13  by:CAE仿真在线  来源:互联网

断断续续进行了将近半年ABAQUS 热电耦合热分析,现在将自己在这段时间的一些经验总结下来给大家分享,不足的地方欢迎大家批评指正 :
(1)做热电耦合热分析最重要的资料就是abaqus manual 中关于热电耦合的章节,其中abaqus example中关于热电耦合的保险丝熔断的例子 是非常好的学习资料,http://docs.abaqus.com:8000/aoss-hdocs/v6.11/books/exa/default.htm链接在这里,这里如果把这个例子吃透热电耦合模拟基本就没有问题了,结合例子中材料参数的设定
以及荷载边界条件,来分析自己的模型,这里面有一个非常奇怪的地方就是abaqus建立热电耦合模型是以mm为尺度建立的;
(2)关于热电耦合分析中的几个概念,首先要说明的就是这里面非常重要的一个瞬态分析和稳态分析,这个有个好的理解方法就是如果你关注最终的结果那么做稳态分析就完全
足够了,但是如果你关心的是中间过程那么需要进行瞬态分析,做热电耦合经常出现不收敛的情况,这种情况在瞬态分析中经常遇到,之所以在前期花费时间过多主要在于分析瞬态
不收敛上;
(3)关于设定边界荷载,要注意 第一,电流边界对应一个电压边界;如果设定两个电压边界则不需要设定电流荷载了;第二,关于热沉边界,这个边界设定后会对问题分析产生很大的
便利,大家要结合具体问题设定;第三关于电流选择有集中电流,和分布电流(电流密度),这个跟我们实际理解的是一致的。

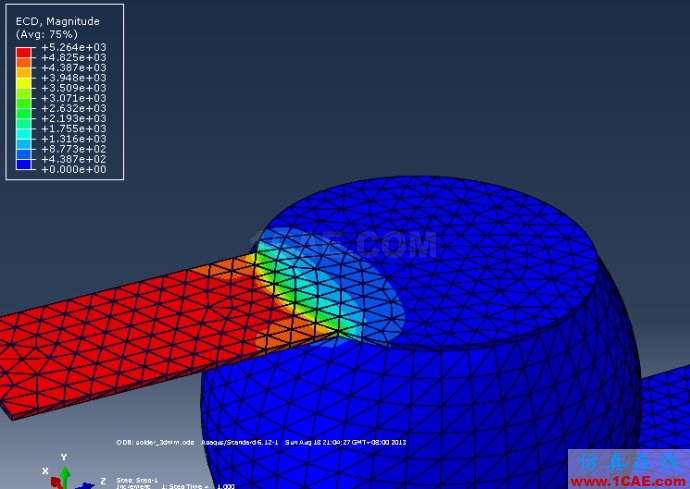

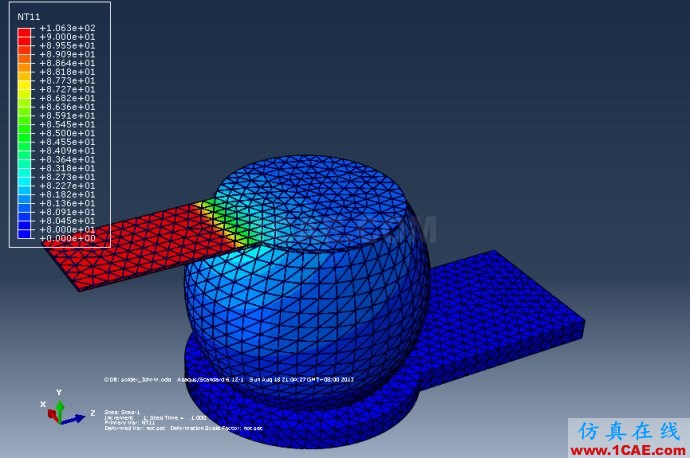

最后放上几张图纪念这些月来的辛苦努力
