在SIMWE论坛上经常有人问到*import的相关内容,Robert_Su对此也做了详细的说明,具体可登录http://forum.simwe.com论坛上参看。

上述内容也提到standard?？橹杏兄亓ψ饔孟?import到explicit?？槭毙枰绦┘又亓ψ饔?。ABAQUS Analysis帮助中第9.2.2页的load部分也提到:Loads, including those applied for connector actuation, defined in the original analysis are not imported. Loads may, therefore, need to be redefined in the import analysis. There are no restrictions on the loads that can be applied when results are imported from one analysis to the other. In cases when the loads need to be maintained at the same values as in the original analysis, you can prescribe a constant (step function) amplitude variation for the analysis step (see“Prescribing nondefault amplitude variations” in “Procedures: overview,” Section 6.1.1) to apply the loads instantaneously at the start of the step and hold them for the duration of the step. Alternatively, you can refer to an amplitude curve in the load definition (see“Amplitude curves,” Section 30.1.2).

但对重力作用下是否会出现震荡,及震荡后该如何调整,没有一个明确的说法。这里自己做了两个算例,仅说明重力是会出现震荡,至于如何控制,还有待进一步的尝试。

(1)一个实体块的自重作用下(材料均为弹性)

说明:简单的实体从standard输入到explicit状态,仅模拟重力状态;
图1左边为隐式计算后得到的竖向变形;右边为显式最初状态(import),云图两者一致;

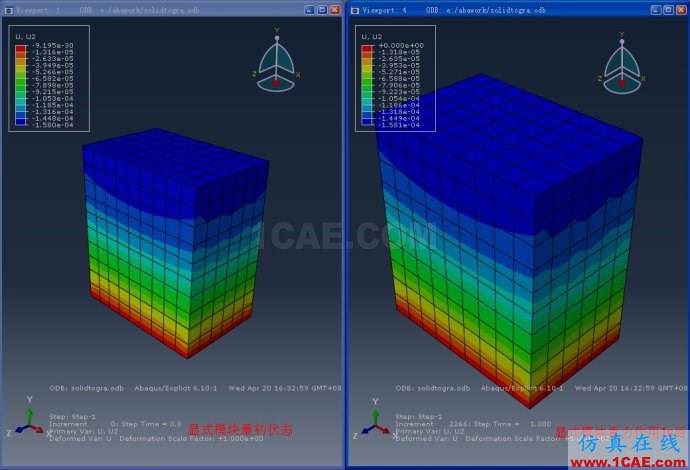

图2左边为显式最初状态(import);右边为显式1s后的竖向变形,云图两者一致;

图1 隐式的导入状态(左边),右边为显式的最初状态

图2 显式模块下重力加到1s时的状态

说明:模拟简单的框架-核心筒从standard输入到explicit状态,仅模拟重力状态;

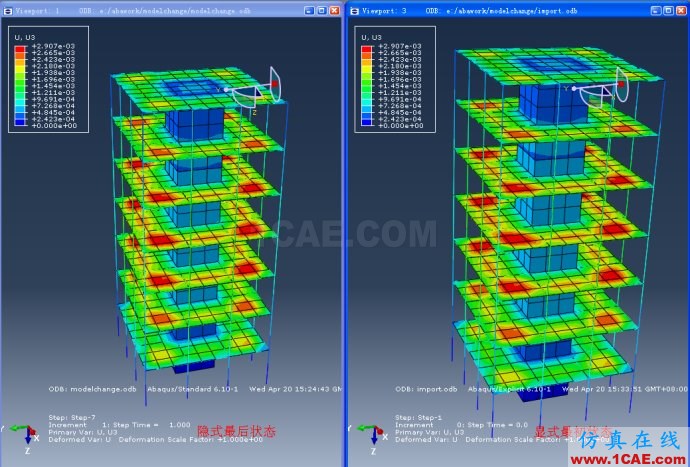

图3左边为隐式计算后得到的竖向变形;右边为显式最初状态(import),云图两者一致;

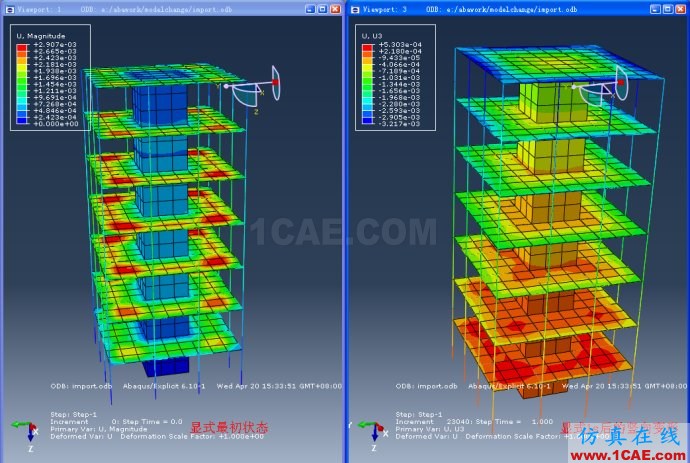

图4左边为显式最初状态(import);右边为显式1s后的竖向变形,云图相差很大;

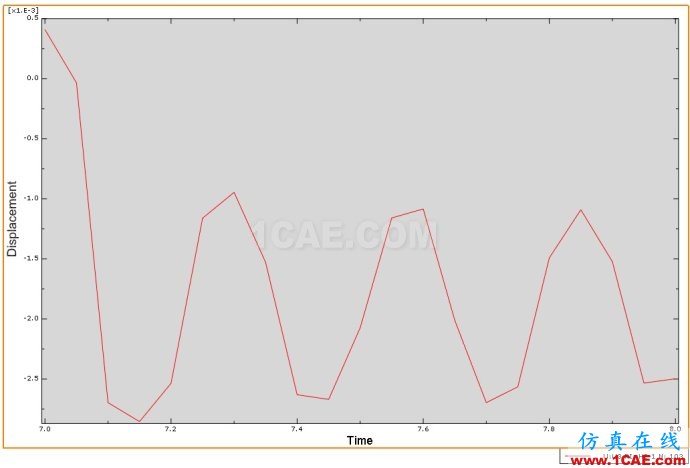

图5表示顶点竖向位移的震荡图

图3 隐式的导入状态(左边),右边为显式的最初状态

图4 显式?？橄轮亓拥?s时的状态

图5 顶点竖向位移的震荡现象

小结:

(1) 实体单元未出现震荡;

(2)梁柱和壳出现震荡

原因猜测中。。
