随着计算机的发展,切削加工的研究不仅可用试验方法验证,也可通过有限元仿真来进行仿真,即节约分析成本又提高研究效率。目前,各国学者对切削加工的有限元模拟大多是对二维直角切削、三维直角切削以及三维斜角切削的研究,而钻削加工的模拟分析相对较少。医用钻削刀具比一般刀具复杂、钻削过程比一般切削加工繁琐,但钻削加工又是必不可少的常用操作方法,如医疗设备上的钻削治疗、机械领域的孔加工等,因此,本文运用ABAQUS软件,仿真了钻削操作过程,为以后的钻削研究提供一些参考。

下面使用的是热力耦合分析步,之前写过一个不考虑热的影响的帖子,点击链接,Abaqus仿真drill过程←点击标题可查看内容

几何建模过程很简单,材料属性根据自己的材料设置,在此不再赘述!

1. step模块

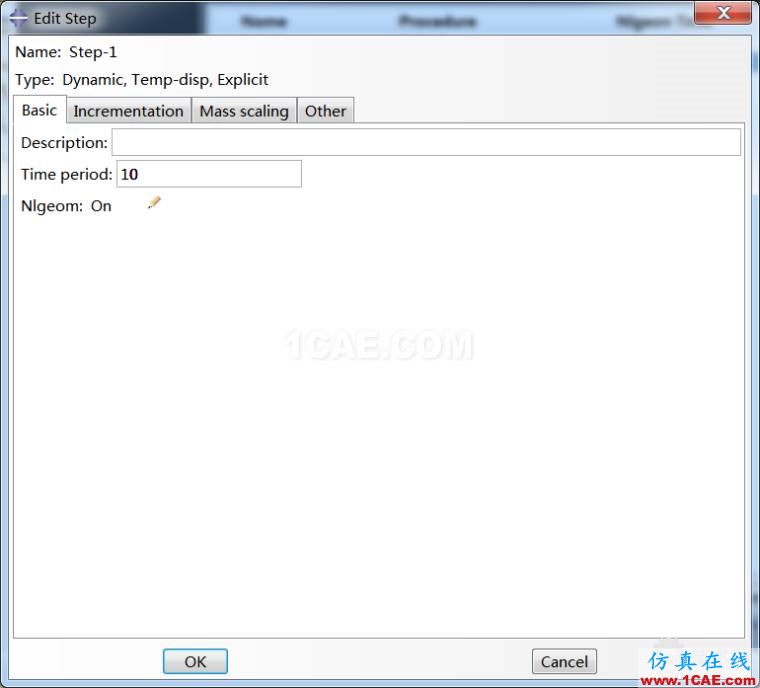

使用热力耦合分析步

2.interaction模块

使用通用接触

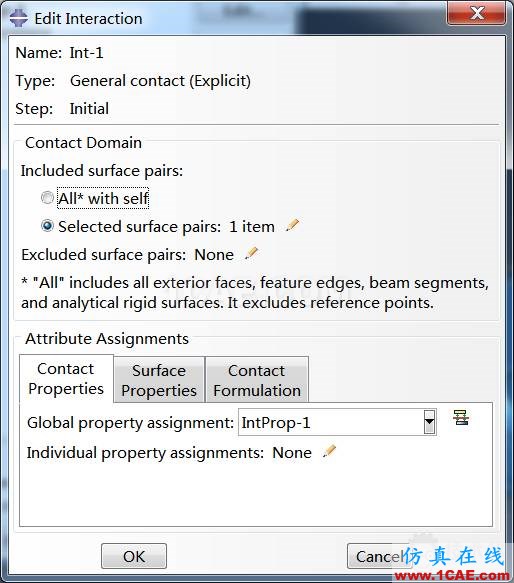

接触属性为:

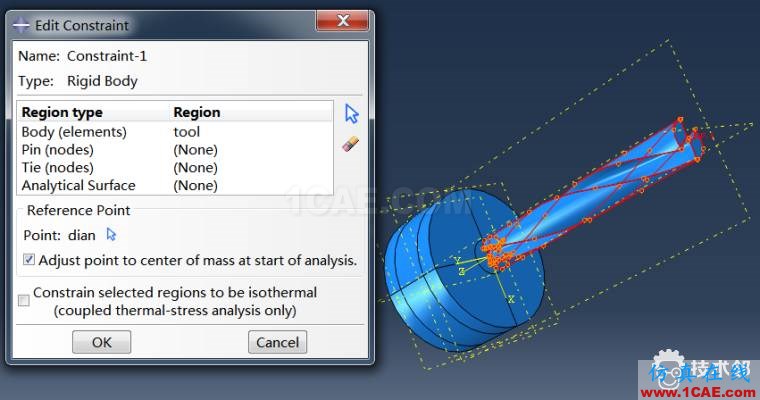

将钻头定义为刚体。

3.Laod模块

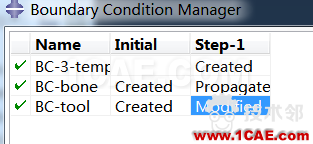

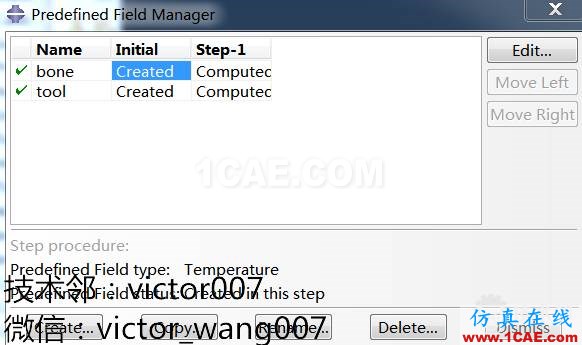

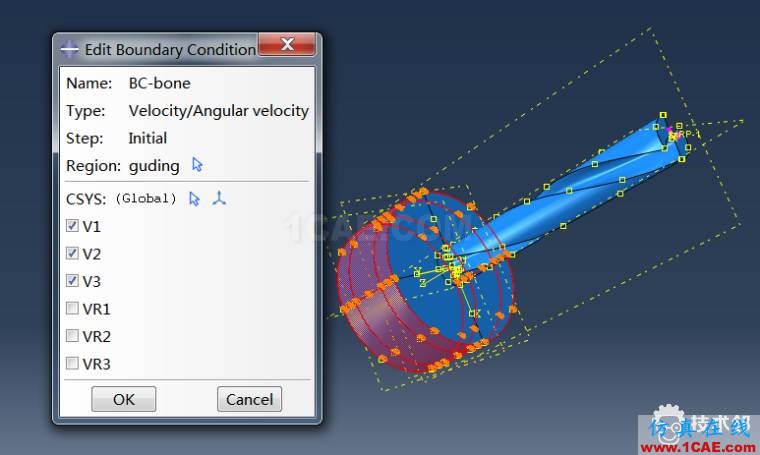

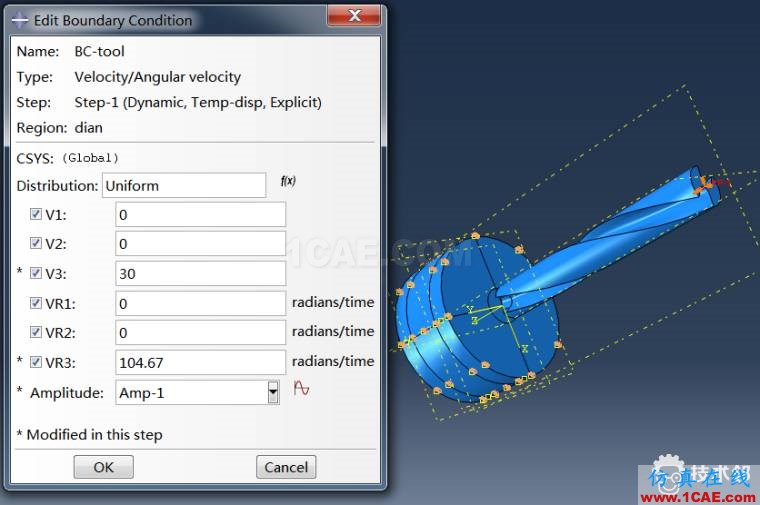

定义初试温度场

4.提交计算查看后处理

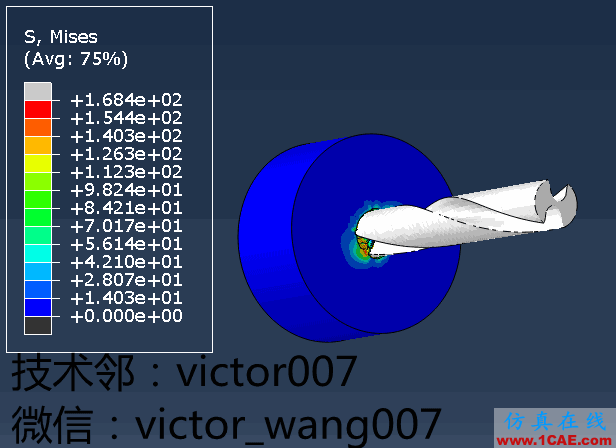

应力云图

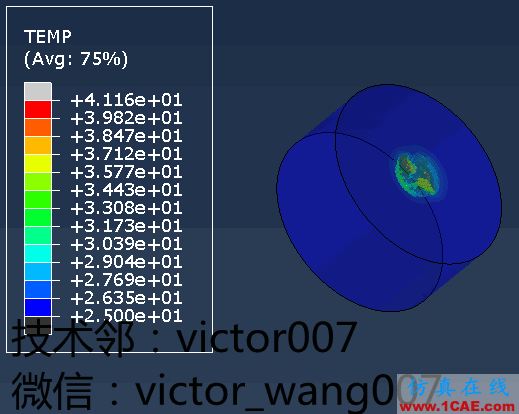

温度云图

6.

转速变为原来的10倍结果如下:

温度比之前明显提高了!

未完待续To be continued...
