Abaqus的响应谱分析

2017-03-18  by:CAE仿真在线  来源:互联网

反应在特定的激励作用下的单自由度系统的最大响应(最大振幅、速度、加速度或者其它的量)随自然频率(或者自然周期)变化的曲线称为响应谱(response spectrum)。因为所绘的是最大响应对固有频率的关系曲线,所以响应谱提供了所有可能的单自由度系统的最大响应。

一旦得到了对应于某一特定激励的响应谱,只需要知道系统的固有频率就可以求出它的最大响应。

无阻尼单自由度系统的运动微分方程为:

其中ω是圆频率,

该方程的解由通解

和特解

两部分组成,即:

将x(t)代入微分方程可得

其中A和B为常数,

将初始条件

因此x(t)可表达为

此即为单自由度系统无阻尼强迫振动的精确解,

从此解答中求得最大值,即为在特定固有频率和载荷谱下的响应谱。

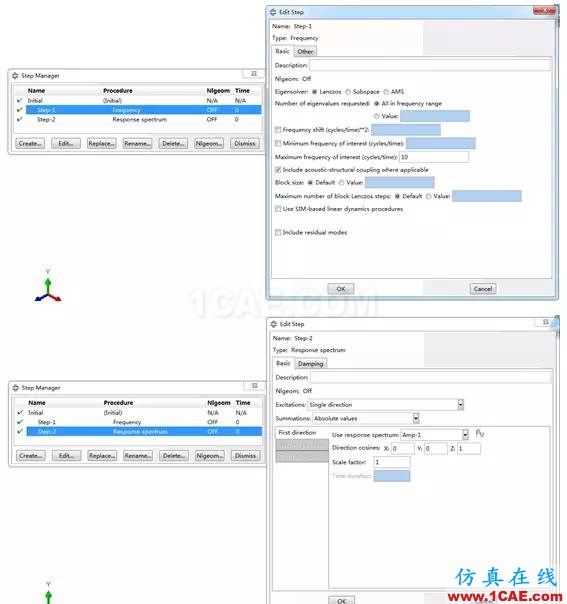

在ABAQUS中,响应谱分析是分为两步完成的,第一步需要设置一个频率提取分析步,提取结构的前几阶固有频率,在第二个分析步中设置响应谱分析。

值得注意的是,谱分析的激励是在step中加载的,不需要在load中进行设置。
