搜索ABAQUS二次开发-UMAT入门
2017-03-31 by:CAE仿真在线 来源:互联网
-
ABAQUS中UMAT使用背景
ABAQUS中虽然提供了很多的单元,很多的材料本构模型,但是有时候我们的分析的实际情况是比较复杂的,比如当我们要计算一种特定的橡胶材料的时候,已有的橡胶本构比如Mooney等都有着这样、那样的不足,很难满足我们的要求。又比如我们要计算土壤应力的时候,土壤本身受压不受拉,有着很强的非线性因素,这时候就需要我们建立足够精确的土壤本构模型。如果你正在处理的问题,ABAQUS的常规本构不能满足你的要求,那么UMAT将是你的首选。
-
UMAT参数说明
UMAT是一个较为复杂的程序,涉及到的参数较多,首先我们要明白UMAT完成了什么功能,简单的说,就一句话,开发者需要定义材料积分点的Jacobian矩阵。由开发者完成应力-应变之间的关系曲线。下面我们对一些参数做一些介绍,其中kstep为分析步参数、kinc为增量步参数、time为主程序传入进来的分析时间参数noel为单元编号、npt为单元积分点编号。stran为应变。dstran为应变增量。ddsdde为最关键Jacobian矩阵。

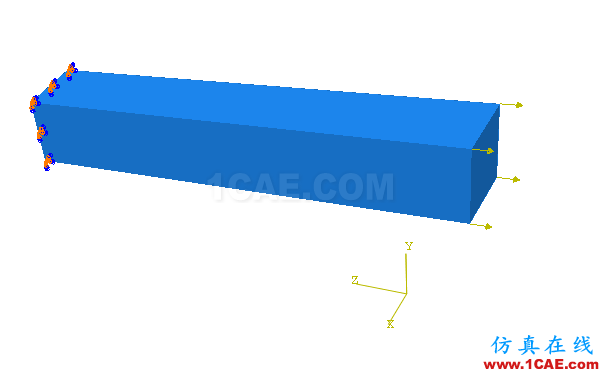

下面我们以最简单的等温线弹性本构为例与ABAQUS自带的本构进行对比计算。我们要建立的模型如下图所示:

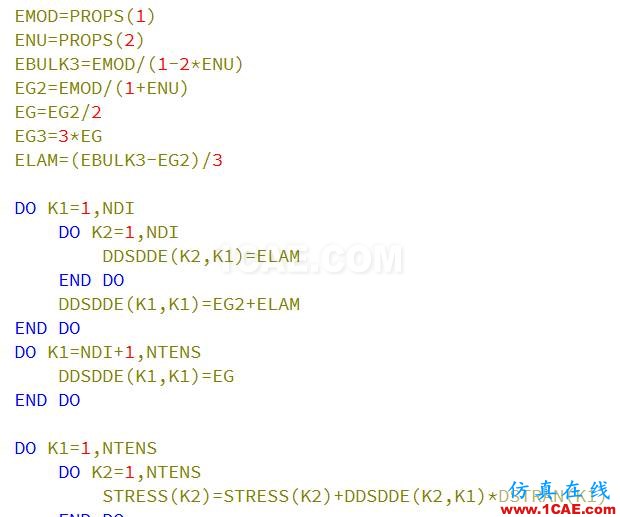

在分析中我们要保证两个本构的边界条件一致、载荷一致、网格一致。我们所写的本构这里给出主要内容,如下所示:

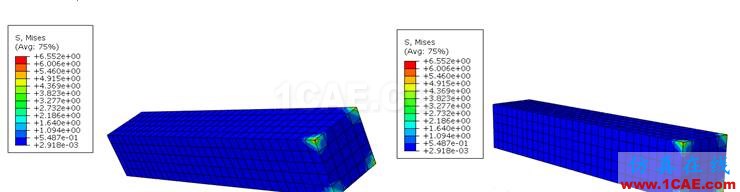

使用命令行模式提交计算,两个本构计算结果对比如下所示:
由上两图可知,两个本构计算的结果最大应力都为6.552Mpa。由此我们可知在ABAQUS中其自带的等温弹性本构一定也是如此。以上虽然只是一个最为简单的本构,但可以为后续我们开发更为复杂的本构提供参考。
