本文主要对INP文件进行基础讲解,主要包括什么是INP文件、INP文件格式、如何生成INP文件和INP文件的运行。

一、什么是INP文件

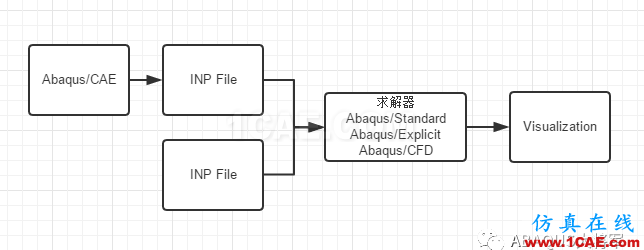

INP文件是Abaqus的一种分析输入文件(Analysis inout file),包含了对整个模型的完整描述。INP文件可有Abaqus/CAE生成,亦或可有大部分前处理(例如Hypermesh等)生成,它是前处理器和求解器间的桥梁。由下图可看出直接使用INP文件可更加直接地对模型进行参数修改、过程控制等操作。

二、INP文件格式

INP文件由一系列的数据块构成,每个数据块描述模型的某部分特定信息。一个数据块总是以带*号的关键词开始,其后带有相应的参数,以及一个或多个数据行。

数据块基本上与我们是用Abaqus/CAE生成模型使用的模块对应,例如Part、Assemble、Material等。更多的关键词可参考Abaqus文档中的《Abaqus Keywords Reference Manual》部分。

更多详细资料,本文不做重点讲解,可参考《Abaqus 有限元分析实例详解》。

三、INP文件的生成

在Abaqud/CAE中我们可通过Job模块进行INP文件的生成。当我们通过Abaqud/CAE建立模型后,可点击Job module交互界面的Write Input,进而生成INP文件。

我们可以在Abaqus的工作目录中找到以job名为名的INP文件,例如本实例中生成的INP文件为Job-1.inp。工作目录可直接在标题栏查看文件名位置,或者点击File→Set Work Directory查看。

四、INP文件的运行

本文以上篇文章《ABAQUS文档的使用介绍》获取的roll2d330_anl_ss.inp文件为例。

我们可以通过菜单File→Import→Model,在Import Model对话框中将文件类型选择Abaqus Input File(*.inp,*.pes),点击我们roll2d330_anl_ss.inp文件,然后点击OK。

生成一个Job,提交运行、可视化处理后可获取我们需要的结果。

五、嵌套INP文件的运行

有些INP文件是嵌套的,此时需要将嵌套的INP文件与主INP文件放在同一个工作目录中。

例如在Abaqus Example Problems Guide中的7.2.1 Thermal electical modeling of an automotive fuse,其中的输入文件thermelectautofuse_steadystate.inp中,有两个外部文件thermelectautofuse_node.inp和thermelectautofuse_element.inp。如下图
