abaqus中齿轮的多体动力学

2017-03-01  by:CAE仿真在线  来源:互联网

这组例子涉及abaqus中齿轮的多体动力学,主要由以下几个关键点:

1、显示刚体的设置问题

2、旋转角刚度的计算及设置

3、质量流动关于速比的设定

4、动态分析步的设置

详细步骤如下

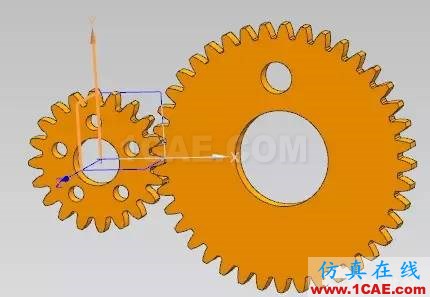

1UG建模

	齿数	模数	齿宽	压力角
小齿轮	20	2	5	20
大齿轮	40	2	5	20

这一步略去不讲,主要是用到了UG中的齿轮工具箱,记得建模完成后分别导出两个齿轮

23D模型导入到abauqs

对于分析步设置为Dynamic,Explicit

3设置相关考点

1、2作为显示刚体参考点

1、4之间为刚性连接

2、6之间为刚性连接

3、4之间传递扭转力矩

6、7之间传递扭转力矩

4、5之间传递速比

5、6之间传递速比

3、7保持固定

4设置相关连接

1-小齿轮——显示刚体(不用画网格)

2-大齿轮——显示刚体(不用画网格)

1-4——刚性连接rigid

2-6——刚性连接rigid

3-4——hinge连接,只留有连接线的转动自由度,转动刚度为1

6-7——hinge连接,只留有连接线的转动自由度,转动刚度为4

4-5——flow_converter连接,速比设置为1

5-5——flow_converter连接,速比设置为-0.5(方向相反)

其中,令1为小齿轮,2为大齿轮,M作为力矩,角刚度的单位是N.m/°,有

5具体步骤

5.1 flow_converter设置

(创建 连接线-连接属性-赋予属性 这三个步骤省去)

5.2 Hinge设置

(创建 连接线-连接属性-赋予属性 这三个步骤省去)

5.3 赋予相关齿轮点质量

(对1、2两点)

6边界条件

7分析结果

(扭矩曲线)
