关于Abaqus中coupling应用的一些问题

2017-03-31  by:CAE仿真在线  来源:互联网

Coupling作为一个约束方程,在CAE分析中经常用到,其应用非常广泛,从耦合质量点到载荷分配等各个方面都会用到。

在做静强度分析时,下面提到的这点我们在应用的时候一定要注意,具体模型见下图:

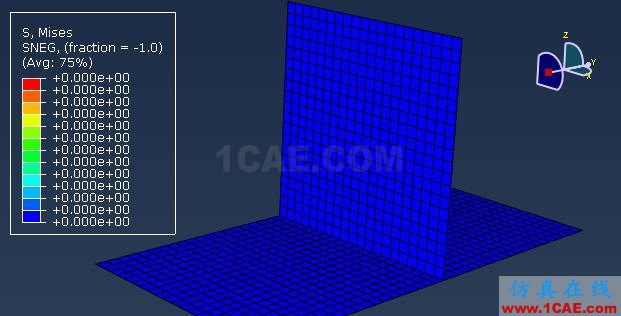

如果coupling(选择类型为distributing)耦合的主点和从点在一个平面上,那么如果施加绕此方向的扭矩,载荷将不会传递过去,计算不会报错(显示分析中直接报错),但结果应力为零。计算结果如下图:

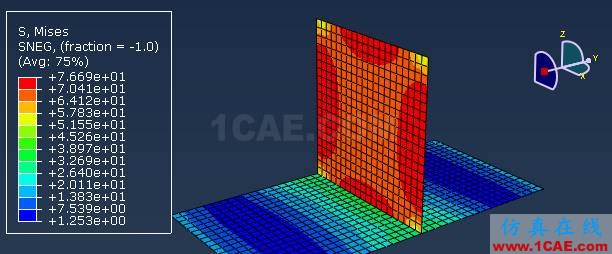

如果coupling(选择类型为kinematic)可以传递此方向的扭矩,计算结果如下:

在实际工程应用中,往往会以为载荷工况较复杂,因为计算没有报错,我们直接应用coupling(选择类型为distributing)进行模型的连接,这样就会导致计算结果失真。

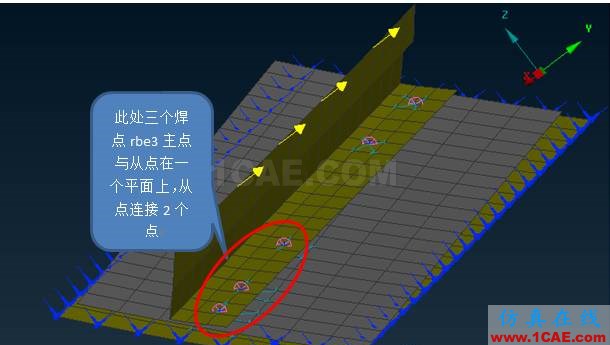

比如在做焊点模拟的时候,我们选择焊点类型为rbe3-cbar-rbe3,有可能产生下面的焊接形式:

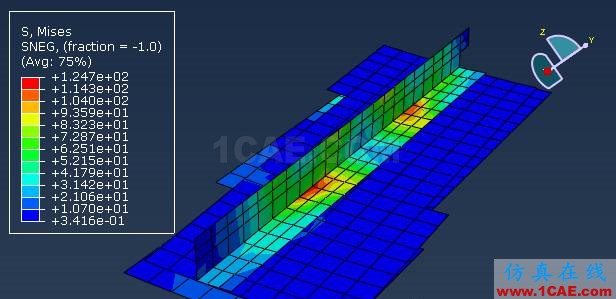

我们看看其计算结果

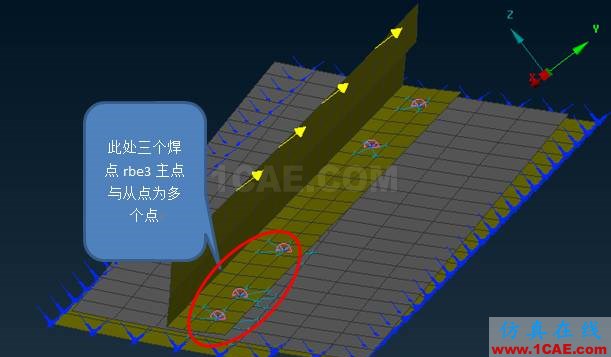

此处的计算结果明显失真,绕L行梁的截面扭转的载荷在X正向这边并没有传过去,如果我们把焊点连接修改如下:

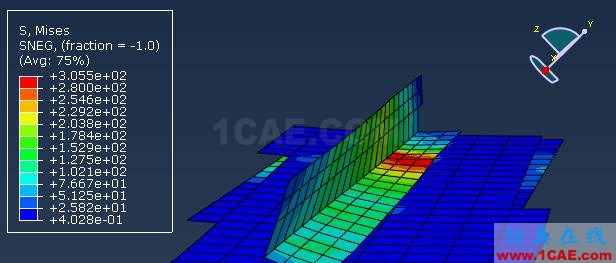

计算结果截然不同
