ABAQUS是国际上最先进的大型通用有限元软件之一,它不但具有强健的计算功能和模拟性能,拥有大量不同种类的单元模型、材料模型和分析过程,还有着强大的前处理功能,下面主要介绍ABAQUS软件中的几种网格划分技术。
1、自由网格划分技术

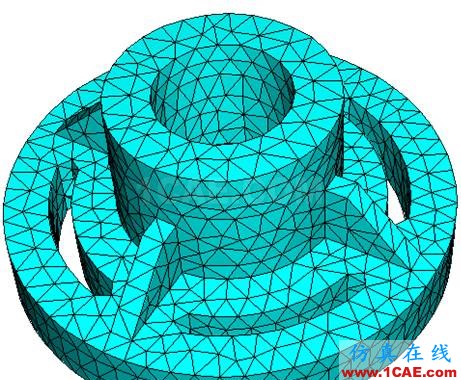

自由分网技术不使用预建的网格模式,所以该项技术在创建网格之前不能预见自由网格的模式。对于二维区域使用自由分网技术可用的单元形状包括:四边形(默认)、以四边形为主、三角形。具体划分出的网格形式如下图所示:
对于三维区域使用自由分网技术可用的单元形状为四面体。如果网格种子不是太粗糙,利用四面体单元可以为任意形状的几何体划分单元。
2、扫略网格划分技术

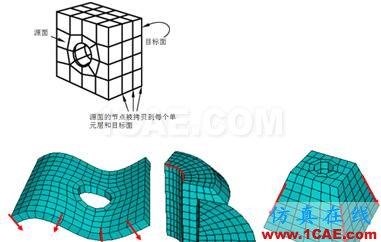

扫略网格技术在几何模型某区域的一个表面上创建网格,该表面被称为源面。从源面起到目标面,一层一层生成网格,直到达到目标面。Abaqus自动选择源和目标面,不需要用户定义,扫略路径可以是某结构厚度方向、弧线或是直线。扫略能够生成六面体网格、六面体为主的网格、楔形网格。
3、结构网格划分技术
结构网格划分技术使用简单的、预定义的网格拓扑关系划分网格。其原理是Abaqus将规则形状区域的网格,比如正方形或立方体,变换到需要进行网格划分的几何体。如下图所示。
