搜索ABAQUS接触收敛控制
2017-01-20 by:CAE仿真在线 来源:互联网

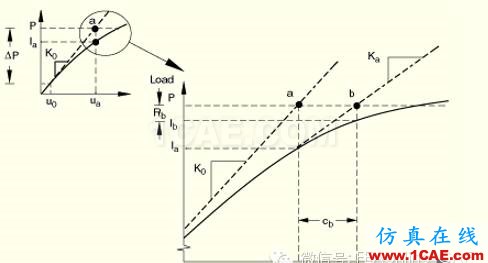

ABAQUS接触分析中,均采用牛拉法进行非线性的求解迭代,迭代过程中刚度矩阵不断进行更新,示意图如图1所示,增量大小也在不断更新,自动调整。ABAQUS软件自带了非常强大的接触收敛控制参数,大大提高了接触分析的收敛性能,但在极个别的情况或非常特殊的问题中,需要对内部的高级收敛控制参数进行控制,才能获得问题的收敛解。
图1迭代流程及过程示意图

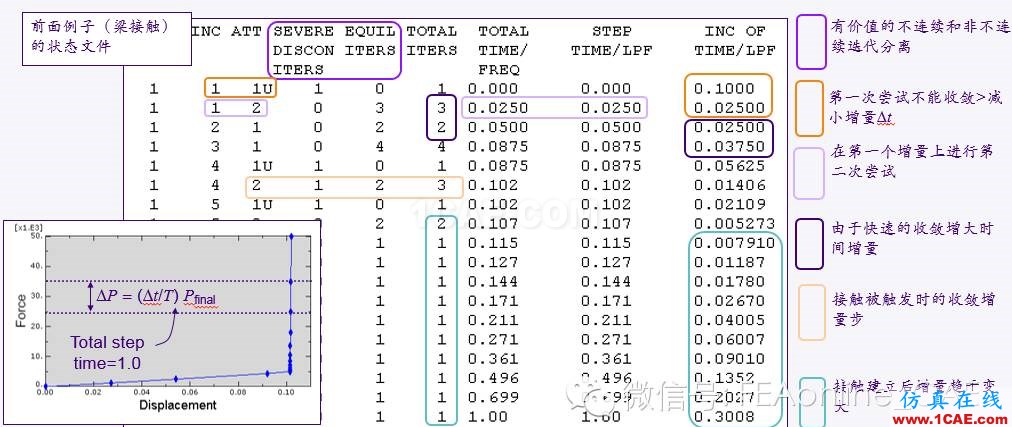

同时在ABAQUS计算过程中可以随时观察接触收敛的增量步、严重不连续迭代、平衡迭代、迭代次数、计算进度等,如图2所示。
图2状态文件

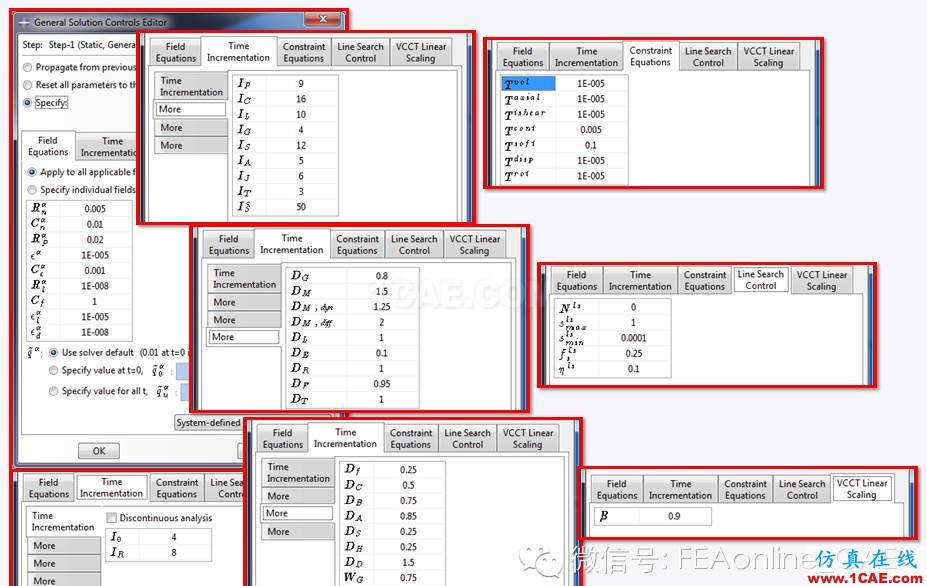

此外,对于较难收敛的问题,可以通过控制高级参数进行调整,但默认是不建议对这些值进行调整。ABAQUS提供的调整参数如图3所示。一般可对收敛标准、不收敛次数、不连续分析、时间增量、方程约束、线性搜索等进行控制,提高收敛速度。
比如当做橡胶等大变形分析时,可能需要调整IA为比默认值5更大的值,更容易达到收敛。
图3高级收敛控制参数
